| Place of Origin: | China |
| نام تجاری: | Meanwell |
| گواهی: | CE,ROHS, TUV, UL |
| Model Number: | APC-25 Single Output LED Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| قیمت: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| WORKING TEMP.: | -30 ~ 70℃ | VIBRATION: | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes |
|---|---|---|---|
| STORAGE TEMP., HUMIDITY: | -40 ~ +80℃, 10 ~ 95% RH | TEMP. COEFFICIENT: | ±0.2%/℃ (0 ~ 50℃) |
| WORKING HUMIDITY: | 20 ~ 90% RH non-condensing | SAFETY STANDARDS: | UL8750 (except for APC-25-350), CSA-C22.2 No. 250.0-13 (only for APC-25-700&1050) approved; design refer to EN60950-1 |
| WITHSTAND VOLTAGE: | I/P-O/P:3KVAC | ISOLATION RESISTANCE: | I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH |
| برجسته: | به رهبری نور منبع تغذیه,درایور LED نور |
||

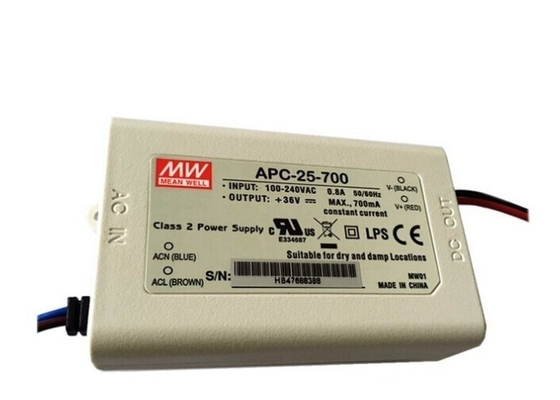

چراغ برق ثابت APC کنونی سری 20W LED درایور APC-25-700
ویژگی های AP سری (12-35w تنها خروجی LED منبع تغذیه):
ورودی 1. جهانی AC / وسیعی کامل
2. صورت پلاستیکی به طور کامل جدا
3. حمایت: اتصال کوتاه / اضافه (فقط APV) / ولتاژ
حالت ولتاژ ثابت برای سری APV
حالت جریان ثابت برای سری APC
4. طراحی IP30
5. مقاومت در برابر ورودی 300VAC افزایش برای 5 ثانیه (APV / C-25/35)
6. کلاس 2 واحد قدرت / عبور LPS (به جز برای APC-25-350 و APC-35-350 / 500)
7. جداسازی کلاس II، هیچ FG
8. خنک کننده های رایگان همرفت هوا
9. 2100٪ بار کامل سوختگی در آزمون
10. کم هزینه، قابلیت اطمینان بالا
11. مناسب برای روشنایی LED و حرکت برنامه های کاربردی علامت
12. 2 سال گارانتی
APC-25 25W خروجی منبع تغذیه سوئیچینگ ویژگی ها:
1. منبع تغذیه جریان ثابت حالت
ورودی 2. جهانی AC / وسیعی کامل
3. مقاومت در برابر 300VAC ورودی خروش برای 5 ثانیه
4. حمایت: اتصال کوتاه / ولتاژ
5. صورت پلاستیکی به طور کامل جدا
6. کوچک و اندازه جمع و جور
7. خنک کننده رایگان همرفت هوا
8. طراحی IP30
9. 100٪ بار کامل سوختگی در آزمون
10. مناسب برای روشنایی LED و حرکت برنامه های کاربردی علامت
11. کم هزینه / قابلیت اطمینان بالا
12. 2 سال گارانتی
تامین AP سری قدرت:
APV سری:
تنها خروجی LED منبع تغذیه: APV-12 سری، APV-16 سری، APV-25 سری، APV-35 سری
APC سری:
تنها خروجی LED منبع تغذیه: APC-12 سری، APC-16 سری، APC-25 سری، APC-35 سری
جزئیات سریع از APC-25 25W تنها خروجی LED منبع تغذیه:
| APC-25 سری (در حالت CC) | ||||
| شماره مدل | تولید | یو طل. | R & N | روشنای. |
| APC-25-350 | 25 ~ 70V، 350mA | ± 8٪ | 300mV | 83٪ |
| APC-25-500 | 15 ~ 50V، 500MA | ± 8٪ | 300mV | 83٪ |
| APC-25-700 | 11 ~ 36V، 700mA | ± 8٪ | 300mV | 83٪ |
| APC-25-1050 | 9 ~ 24V، 1050mA | ± 8٪ | 300mV | 83٪ |
مشخصات AP-25:
| شماره مدل | APC-25/35 | |
| محدوده ولتاژ ورودی AC | 90 ~ 264VAC؛ 127 ~ 370VDC | |
| هجومی AC فعلی (حداکثر) | شروع به سرد، 45A در 230VAC | |
| محافظت در مقابل ولتاژ بیش از حد مجاز | 110٪ ~ 145٪ خروجی ولتاژ | |
| ولتاژ قابل تحمل | I / PO / P: 3kVAC | |
| دمای کار | -30 ~ + 70celsius (اشاره به منحنی خروجی بار لازم) | |
| ارتعاش | 10 ~ 500Hz، 2G 10 دقیقه / 1 چرخه، دوره به مدت 60 دقیقه هر همراه X، Y، محور Z | |
| استانداردهای ایمنی | UL8750 تایید (به جز برای APC-25-350 و APC-35-350 / 500)؛ طراحی اشاره به TUV EN60950-1 | |
| استانداردهای EMC | کلاس EN55022 B، کلاس EN61000-3-2 A، EN61000-3-3، EN61000-4-2،3،4،5،6،8،11 | |
| ارتباط | ورودی | UL امتیاز، 18AWGx2C (15cm است) |
| تولید | UL امتیاز، 18AWGx2C (15cm است) | |
| ابعاد (ارتفاع) (میلی متر) | 84x 57x 29.5 | |
توجه داشته باشید:
1. تمام پارامترهای نیست به ویژه یاد شده نیز در 230VAC ورودی، بار امتیاز اندازه گیری و 25 ℃ دمای محیط.
2. موج دار شدن و سر و صدا در 20MHz پهنای باند با استفاده از یک "جفت پیچ خورده سیم 12 خاتمه با 0.1uf و خازن موازی 47uf اندازه گیری شد.
3. تحمل: شامل تنظیم تحمل، تنظیم خط و تنظیم بار.
4. بار لازم ممکن است تحت ولتاژ ورودی کم مورد نیاز است. لطفا مشخصه استاتیک برای جزئیات بیشتر.
5. منبع تغذیه به عنوان یک جزء است که در ترکیب با تجهیزات نهایی عمل در نظر گرفته. از آنجا که عملکرد EMC خواهد شد تحت تاثیر قرار
نصب و راه اندازی کامل، تولید کنندگان تجهیزات نهایی باید دوباره واجد شرایط راهنمای EMC در نصب و راه اندازی کامل است.
واحد 6.The ممکن است مناسب برای برنامه های کاربردی نورپردازی در کشورهای عضو اتحادیه اروپا. لطفا با مقامات محلی خود را برای امکان استفاده از واحد تیک بزنید.
APC-25 سری دیتاشیت:
