Place of Origin: | Guangdong, China (Mainland) |
نام تجاری: | e.mini |
گواهی: | CE/RoHS |
Model Number: | E-12V10A-LR120100 |
Minimum Order Quantity: | 20 Pieces |
---|---|
Packaging Details: | Work Bin and Handle Box |
Delivery Time: | Within 2-7 working days after getting deposit |
Payment Terms: | T/T, Western Union, Paypal |
Supply Ability: | 25000 Pieces per Month |
Efficiency: | 75% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency | Protection: | Short circuit test,Over current Protection,Over Voltage Protection |
---|---|---|---|
Input Voltage: | Rated Voltage: 100~240Vac Variation Range: 90-264Vac | Input Frequency: | Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz |
Production Name: | Computer AC Adapter | ||
برجسته: | آداپتور AC کامپیوتر,آداپتور برق کامپیوتر |

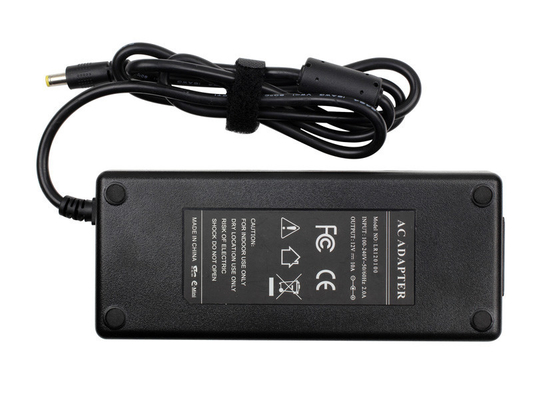

12V 10A کامپیوتر آداپتور برق مستقیم، جهانی PC آداپتور برق
عمده فروشی ارزانترین آداپتور 12V 10A / آداپتور برق
مشخصات:
مدل: | E-کوتاه آداپتور (10A) -LR120100 |
نوع: | ITX انرژی، DC-ITX آداپتور برق، LCD، LED آداپتور نمایش و آداپتور لپ تاپ |
پارامتر: | 1، استاندارد دور دهان رابط خروجی: 2/5 میلیمتری قطر داخلی، 5.5MM قطر خارجی؛ 12V ولتاژ خروجی، توان خروجی 120W |
1 شرح:
هدف از این سند این است که مشخص نیازهای کاربردی یک منبع تغذیه سوئیچینگ 120W.
2 ویژگی های ورودی:
2.1 ولتاژ ورودی:
ولتاژ: 100 ~ 240VAC
تنوع محدوده: 90-264Vac
2.2 فرکانس ورودی:
فرکانس امتیاز: 50 / 60Hz قدرت
تغییرات فرکانس: 47-63Hz
2.3 ورودی فعلی:
2.0Amps حداکثر در هر ولتاژ ورودی و امتیاز، بار خروجی DC امتیاز.
2.4 هجومی کنونی:
120 شروع آمپر حداکثر سرد در ورودی 240VAC، با بار امتیاز و 25 ℃ محیط
2.5 برق جریان نشتی:
ورودی 0.25mA Max.At240Vac.
3 ویژگی های خروجی:
خروجی 3.1 قدرت
ولتاژ | حداقل. بار | دارای رتبه. بار | قدرت آماده به کار | توان خروجی |
12VDC | 0.01A | 10A | 1.0W حداکثر | 120W |
3.2 بار ترکیبی / خط مقررات
ولتاژ | حداقل. بار | دارای رتبه. بار | تنظیم خط | تنظیم بار |
12VDC | 0.01A | 10A | ± 1٪ | ± 5٪ |
3.3Ripple و سر و صدا:
تحت ولتاژ اسمی و بار اسمی موج دار شدن و سر و صدا به شرح زیر است که اندازه گیری با حداکثر عرض باند از 20MHz و موازی 47uF / 0.1uF، عبور در نقطه تست متصل شده است.
ولتاژ موج دار شدن و سر و صدا (حداکثر)
+ 12VDC 120mV PP
3.4 روشن زمان تاخیر:
3Second حداکثر در ورودی 115VAC و خروجی حداکثر بار
3.5 زمان صعود:
40 میلی ثانیه حداکثر در ورودی 115VAC و خروجی حداکثر بار
3.6 نگه دارید تا زمان:
5 میلی ثانیه دقیقه در ورودی 115VAC و خروجی حداکثر بار
3.7 بهره وری:
75٪ min، در 115 ولتاژ ورودی / 230VAC، 1 / 4،1 / 2،3 / 4 و محاسبه بار کامل به طور متوسط بهره وری.
4 عملکرد حفاظت:
4.1 تست اتصال کوتاه:
منبع تغذیه خواهد بود خودکار در مواقع گسل اتصال کوتاه را حذف کنید.
4.2 بیش از حفاظت جریان:
منبع تغذیه خواهد بود خودکار بهبود زمانی که بیش از گسل فعلی را حذف کنید.
4.3 بیش از حفاظت ولتاژ:
منبع تغذیه خودکار در مواقع گسل حذف 120٪ ~ 170٪.
5 REQUIREMET محیط زیست:
5.1Operating دما:
0 ℃ ~ 40 ℃، بار کامل، کارکرد عادی
5.2 دمای نگهداری: -20 ℃ 80 ℃ با بسته
5.3 رطوبت نسبی:
5٪ (0 ℃) ~ 90٪ (40 ℃) RH، 72Hrs، بار کامل، کار عادی.
5.4 لرزش:
عامل: IEC 721-3-3 3M3
5 ~ 9HZ، A = 1.5MM
9 ~ 200Hz، شتاب 5M / S2
حمل و نقل:
کمیسیون مستقل انتخابات 721-3-2 2M2
5-9Hz، A = جک 3.5mm
9 ~ 200Hz، شتاب = 5M / S2
200 ~ 500Hz، شتاب = 15M / S2
تم ها، 10 سیکل در محور
بدون آسیب دائمی ممکن است در طول آزمایش رخ می دهد.
که نمونه برای بازگرداندن به وضعیت اولیه خود پس از خاموش / در.
5.5 حذف بسته بندی شده:
1M دیوار سوار نوع و 760mm نوع دسکتاپ همانطور که در بالا توضیح داده شد.
سطح افقی متشکل از چوب های جنگلی حداقل چکشی 13mm ضخامت، نصب شده بر روی دو لایه از تخته سه لا هر 19mm تا 20mm ضخامت، تمام پشتیبانی شده در بتن یا معادل آن طبقه غیر انعطاف پذیر.
6 نیاز ایمنی:
6.1Safety: توافق با
6.2 قدرت دی الکتریک HI-POT:
اولیه به ثانویه: 1800Vac10mA / 3S برای تست نوع.
مقاومت 6.3 عایق:
اولیه به ثانویه: 10MΩ دقیقه در 500V DC.
6.4 EMI استاندارد
دارای محدودیت از
<1>. قوانین کلاس part15 B FCC
<2> .EN55022 قوانین کلاس B
<3> .GB9254-1998، GB17625.1-2003
7 نیاز مکانیکی:
7.1 ضمیمه:
اندازه منبع تغذیه: L170 X W72 X H41.5mm؛
7.2 کانکتور ورودی:
IEC-320-C14
8 CORD
9 LABEL:
