| Place of Origin: | China |
| نام تجاری: | Meanwell |
| گواهی: | CE,ROHS, TUV, UL |
| Model Number: | RS-35 Single Output Switching Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| قیمت: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
|---|---|---|---|
| Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
| Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
| SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
| برجسته: | قدرت بالا به رهبری منبع تغذیه,به رهبری نور منبع تغذیه |
||

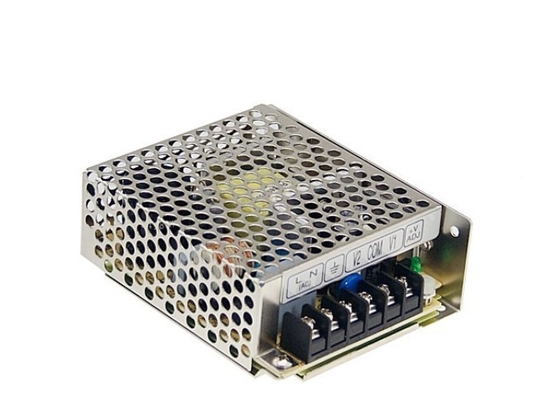

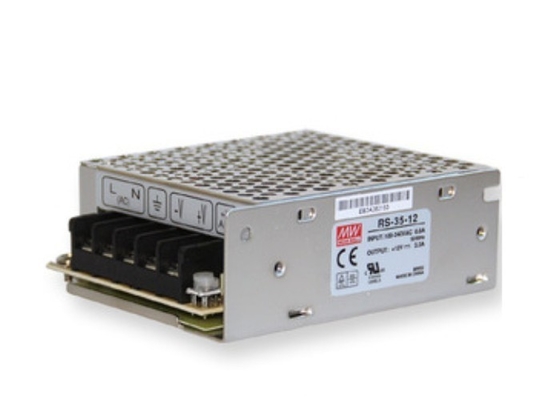

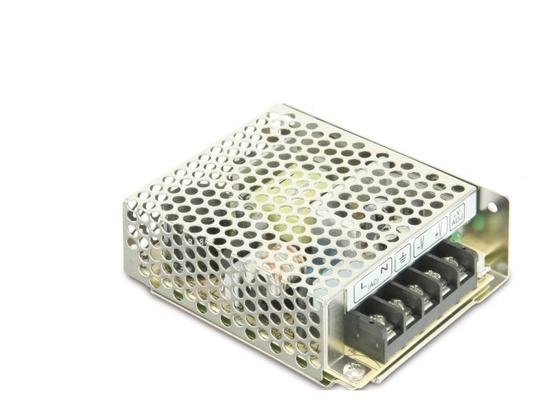

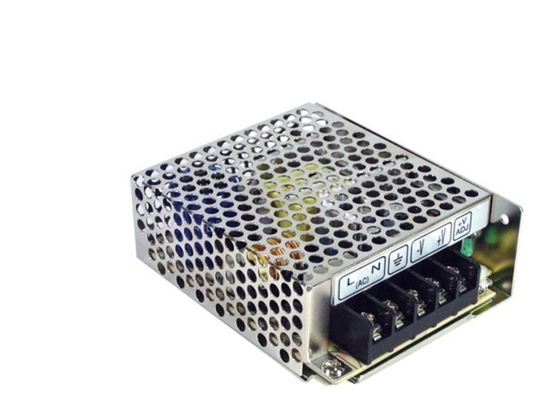

35W AC DC درایور LED منبع تغذیه LED 12V RS-35 ولتاژ ثابت
G3 سری RS-35 محصور سوئیچینگ ویژگی های منبع تغذیه:
ورودی 1. جهانی AC / وسیعی کامل
2. حمایت: اتصال کوتاه / اضافه بار / بیش از ولتاژ
3. خنک کننده رایگان همرفت هوا
4. نشانگر LED برای در قدرت
5. 100٪ بار کامل سوختگی در آزمون
6. بدون مصرف انرژی بار <0.5W
7. همه با استفاده از 105 سانتیگراد عمر طولانی خازن های الکترولیتی
8. مقاومت در برابر ورودی افزایش 300VAC برای 5 ثانیه
درجه حرارت 9. عامل بالا تا 70
10. مقاومت در برابر تست ارتعاش 5G
11. بهره وری بالا، عمر طولانی و قابلیت اطمینان بالا
12. 3 سال گارانتی
Meanwell G3 سری AC سوئیچینگ آداپتور برق:
RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150
RD-35 / RD-50 / RD-65 / RD-85 / RD-125
RID-50 / RID-65 / RID-85 / RID-125، RT-50 / RT-65 / RT-85 / RT-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
جزئیات سریع:
| 35W - تنها خروجی | ||||
| شماره مدل | تولید | به من. | R & N | روشنای. |
| RS-35-3.3 | 3.3V، 0 ~ 7.0A | ± 3٪ | 80mV | 76.5٪ |
| RS-35-5 | 5V، 0 ~ 7.0A | ± 2٪ | 80mV | 80.5٪ |
| RS-35-12 | 12V، 0 ~ 3.0A | ± 1٪ | 120mV | 84.5٪ |
| RS-35-15 | 15V، 0 ~ 2.4A | ± 1٪ | 120mV | 86.0٪ |
| RS-35-24 | 24V، 0 ~ 1.5A | ± 1٪ | 200mV | 88.0٪ |
| RS-35-48 | 48V، 0 ~ 0.8A | ± 1٪ | 200mV | 88.5٪ |
مشخصات کلی:
| شماره مدل | RS-35 RD-35 |
| محدوده ولتاژ ورودی AC | 85 ~ 264VAC، 120 ~ 373VDC |
| هجومی AC فعلی (حداکثر) | 36A در 230VAC |
| محدوده تنظیم DC | ± 10٪ توسط پتانسیومتر برای خروجی؛ CH1 -5٪ ~ + 10٪ توسط پتانسیومتر برای خروجی های متعدد |
| حفاظت اضافه بار | 110٪ ~ 150٪ حالت وقفه، خودکار بازیابی (150٪ ~ 190٪ برای RID-125-1205 / 2405) |
| محافظت در مقابل ولتاژ بیش از حد مجاز | 115٪ ~ 135٪ خروجی ولتاژ، حالت سکسکه، خودکار بازیابی |
| ولتاژ قابل تحمل | I / P - O / P: 3kVAC، I / P - FG: 1.5kVAC، O / P - FG: 0.5kVAC، 1 دقیقه |
| دمای کار | -25 ~ + 70 ° C (اشاره به منحنی بار لازم برای مدل های مختلف) |
| ارتعاش | 10 ~ 500Hz، 5G از 10min. / 1 چرخه، دوره به مدت 60 دقیقه. هر همراه X، Y، محور Z |
| استانداردهای ایمنی | UL60950-1، TUV EN60950-1 تایید |
| استانداردهای EMC | کلاس EN55022 B، EN61000-3-2،3، EN61000-4-2،3،4،5،6،8،11، EN61000-6-2 (EN50082-2) (35 ~ 150W) |
| ارتباط | بلوک ترمینال برای ورودی و خروجی |
| ابعاد (ارتفاع) (میلی متر) | 99x 82x 36 |
| شماره مورد | 932A |
| بسته بندی | 45pcs /14.0kg |
توجه داشته باشید:
1. تمام پارامترهای نیست به ویژه یاد شده نیز در 230VAC ورودی، بار امتیاز و 25 درجه سلسیوس دمای محیط اندازه گیری شد.
2. موج دار شدن و سر و صدا در 20MHz پهنای باند با استفاده از یک '' جفت پیچ خورده سیم 12 خاتمه با 0.1uf و خازن موازی 47uf اندازه گیری شد.
3. تحمل: شامل تنظیم تحمل، تنظیم خط و تنظیم بار.
4. تنظیم خط از خط پایین به خط بالا در بار امتیاز اندازه گیری شد.
5. تنظیم بار است از 0٪ تا 100٪ بار امتیاز اندازه گیری شد.
6. منبع تغذیه نظر گرفته شده است یک جزء است که خواهد شد به یک تجهیزات نهایی نصب شده است. تجهیزات نهایی باید دوباره تایید کرد که آن را هنوز هم در دیدار دستورات EMC. برای راهنمایی در مورد نحوه انجام این تست EMC، شما می توانید به "تست EMC های قدرت جزء" مراجعه کنید و یا تماس با ما فروش.
