قدرت 6W بالا فیلم کربن 330 اهم مقاومت E24 برای لوازم برق

جزئیات محصول:

Place of Origin:	Dongguan,Guangdong,China
نام تجاری:	UCHI
گواهی:	UL.VDE.SGS.CTI
Model Number:	CFR1/6W

پرداخت:

Minimum Order Quantity:	10000PCS
قیمت:	Negotiable
Packaging Details:	Bulk/Tape
Delivery Time:	7 working days
Payment Terms:	T/T,Paypal,Western Union,Money gram
Supply Ability:	8000,000,000PCS Per Month

مخاطب

توضیحات محصول جزئیات

برجسته:

مقاومت فیلم نازک

مقاومت با قدرت بالا

مقاومت فیلم کربن ثابت

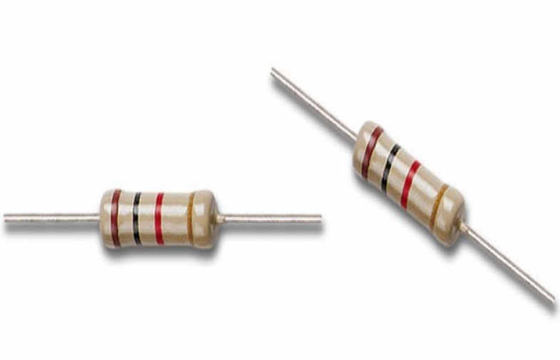

قدرت 6W بالا فیلم کربن 330 اهم مقاومت E24 برای لوازم برق

جزئیات سریع:

• محدوده دما -55 ° C ~ + 155 ° C

• تحمل ± 5٪

• عملکرد با کیفیت بالا با قیمت های مقرون به صرفه

• سازگار با تجهیزات درج خودکار

• شعله نوع مقاوم در برابر در دسترس

• قلع پوشش داده شده سیم مسی حرارت

• مقادیر زیر 1Ω یا بالاتر 10MΩ موجود با درخواست های ویژه، لطفا جهت کسب اطلاعات

شرح:

مقاومت فیلم کربن مقاومت نوع به صورت ثابت. آنها از یک حامل سرامیکی با یک فیلم کربن خالص نازک در اطراف آن ساخته شده، که به عنوان مواد مقاومتی.

برنامه های کاربردی:

را می توان به مدارهای قدرت نصب شده:

• لوازم برق و اینورتر

• برق اضطراری

• لامپ صرفه جویی در انرژی

• بالاست های الکترونیکی

• رشته حفاظت از انواع مختلفی از لامپ

• برخی از انواع بخاری

• برای مدارهای قدرت بالاتر بپرسید در مورد MF73

و سری MF74 سرکوبگران افزایش.

مشخصات:

1. عمومی

1.1 محدوده

این خصوصیات برای فیلم کربن مقاومت ثابت تولید شده توسط در دسترس است، آن را با آزمون استاندارد RoHS نیاز به مواد محیط زیست مربوط وفق دارد.

1.2 نوع طراحی (به عنوان مثال)

تعیین نوع باید به شکل زیر و به عنوان مشخص شده است.

CF 1/4 W 10K J T52

1.3 قدرت امتیاز

قدرت امتیاز حداکثر قدرت است که می تواند به طور مداوم در دمای محیط مشخص لود شده است

70 ℃، به عنوان جدول 1؛ با این حال زمانی که دمای محیط بیش از 70 ℃، قدرت امتیاز باید تعیین شود

از منحنی بار لازم از Fig.1.

میز 1

نوع		قدرت امتیاز	حداکثر کاری ولتاژ	حداکثر اضافه بار ولتاژ	تحمل دی الکتریک ولتاژ	مقاومت محدوده (Ω)
اندازه طبیعی	CF1 / 8W	0.125W	200V	400V	300V	1Ω ~ 10MΩ
	CF1 / 4W	0.25W	250V	500V	350V	1Ω ~ 10MΩ
	CF1 / 2W	0.5W	350V	700V	400V	1Ω ~ 10MΩ
	CF1W	1W	500V	800V	450V	1Ω ~ 10MΩ
	CF2W	2W	500V	1000V	450V	1Ω ~ 10MΩ
	CF3W	3W	500V	1000V	500V	1Ω ~ 10MΩ
	CF5W	5W	500V	1000V	500V	1Ω ~ 10MΩ
اندازه کوچک	CF1 / 4WS	0.25W	200V	400V	300V	1Ω ~ 10MΩ
	CF1 / 2WS	0.5W	250V	500V	350V	1Ω ~ 10MΩ
	CF1WS	1W	350V	700V	400V	1Ω ~ 10MΩ
	CF2WS	2W	500V	800V	450V	1Ω ~ 10MΩ
	CF3WS	3W	500V	1000V	450V	1Ω ~ 10MΩ
	CF5WS	5W	500V	1000V	500V	1Ω ~ 10MΩ

شکل منحنی بار لازم 1 قدرت

1.4 ولتاژ

ولتاژ نامی باید DC و یا AC (RMS در فرکانس قدرت) ولتاژ که مربوط می شود

قدرت امتیاز و ارزش است که از فرمول زیر محاسبه می شود.

E = √ (P × R) که: E: ولتاژ (V)

P: دارای رتبه قدرت (W)

R: مقاومت اسمی (Ω)

عامل محدوده دما: -55 ℃ ~ + 155 ℃

2. ساخت و ساز

2.1 ابعاد خارجی

ابعاد باید با [5 راضی است. ابعاد بیرونی].

نمودار 2.2 ساختار

ساخت و ساز از مقاومت (سری CF) به شرح زیر است:

NO	مورد	ماده
1	هسته سرامیک	سرامیک آلومینا بالا استفاده شده است.
2	عنصر مقاومت	عنصر مقاومت باید از فیلم کربن تشکیل شده است.
3	پایانه	کلاه آهن کنسرو.
4	ارتباط	سیم سرب است که با لحیم اندود، باید به کلاه های فرآیند جوشکاری نصب شده است.
5	سیم سربی	لحیم یا قلع اندود سیم هادی.
6	نقاشی زیر لایه	رزین عایق برق.
7	نقاشی تکمیل	رزین های اپوکسی استفاده شده است.
8	نشانه	کد رنگ.

2.3 کلاه ترمینال

کلاه باید ایمن با عنصر مقاومت الکتریکی و مکانیکی متصل شده است.

2.4 مقاومت رنگ بدن

جدول-2

اندازه طبیعی

اندازه کوچک

نوع

رنگ

نوع

رنگ

CF1 / 8W، CF1 / 4W،

CF1 / 2W، CF1W،

CF2W، CF3W، CF5W

خاکی

CF1 / 4WS، CF1 / 2WS،

CF1WS، CF2WS،

CF3WS، CF5WS

خاکی و یا سبز

2.5 نشانه

نشانه باید با [4 راضی است. نشانه].

3. ویژگی

جدول 3

مورد

عملکرد

روش های آزمون (مطابق با JIS C 5202)

درجه حرارت

ضریب

TCR

± 350

(PPM / ℃)

+ 0 ~

-500

(PPM / ℃)

+ 0 ~

-700

(PPM / ℃)

+ 0 ~

-1500

(PPM / ℃)

مطابق با 5.2

10 ⁶ × (PPM / ℃)

R ₁ -R ₀

R ₀ (T ₁ -T ₀₎

R _0: مقدار مقاومت در دمای اتاق (T _0).

R _1: مقدار مقاومت در اتاق temp.plus 100 ℃ (T ₁₎

مقاومت

ارزش

<47KΩ

47KΩ

100KΩ

101KΩ

330KΩ

331KΩ

10MΩ

زمان کوتاه

اضافه بار

در ± (1٪ + 0.05Ω).

هیچ شواهدی از آسیب های مکانیکی.

مطابق با 5.5

ولتاژ × 2.5 برابر، 5S

اما به بیش از حداکثر ولتاژ بیش از حد است. (جدول 1 را ببینید)

مورد

عملکرد

روش های آزمون (مطابق با JIS C 5202)

عایق

مقاومت

10 ⁴ مگا اهم کوتاه.

10 ⁴ مگا اهم یا بیشتر.

مطابق با 5.6

روش V-بلوک

مقاومت باید در 500V DC به مدت 60 ثانیه تست شده است.

عایق

تحمل

ولتاژ

هیچ شواهدی از آسیب های مکانیکی جرقه، قوس

یا شکست عایق.

مطابق با 5.7

فشار ثابت، روش V-بلوک

مقاومت باید در پتانسیل AC به ترتیب به مدت 60 ثانیه تست شده است. (جدول 1 را ببینید)

اضافه بار پالس

در ± (2٪ + 0.05Ω)

مطابق با 5.8

ولتاژ X 4 بار، 10000 CYC. (1S ON، 25S OFF)

اما نه بیش حداکثر ولتاژ پالس. (جدول 1 را ببینید)

قدرت ترمینال

هیچ شواهدی از آسیب های مکانیکی.

مطابق با 6.1

استحکام کششی

میلی متر

قطر

نیروی کششی N (KGF)

زمان

Φ0.38mm ~ 0.50mm

5 (0.51)

1 ± 10

دومین

Φ0.50mm ~ 0.68 میلی متر

10 (1.02)

قدرت پیچ خوردگی: به خم شدن سیم سرب در نقطه مورد از 6mm ~

مورد

عملکرد

روش های آزمون (مطابق با JIS C 5202)

عایق

مقاومت

10 ⁴ مگا اهم کوتاه.

10 ⁴ مگا اهم یا بیشتر.

مطابق با 5.6

روش V-بلوک

مقاومت باید در 500V DC به مدت 60 ثانیه تست شده است.

عایق

تحمل

ولتاژ

هیچ شواهدی از آسیب های مکانیکی جرقه، قوس

یا شکست عایق.

مطابق با 5.7

فشار ثابت، روش V-بلوک

مقاومت باید در پتانسیل AC به ترتیب به مدت 60 ثانیه تست شده است. (جدول 1 را ببینید)

اضافه بار پالس

در ± (2٪ + 0.05Ω)

مطابق با 5.8

ولتاژ X 4 بار، 10000 CYC. (1S ON، 25S OFF)

اما نه بیش حداکثر ولتاژ پالس. (جدول 1 را ببینید)

قدرت ترمینال

هیچ شواهدی از آسیب های مکانیکی.

مطابق با 6.1

استحکام کششی

میلی متر

قطر

نیروی کششی N (KGF)

زمان

Φ0.38mm ~ 0.50mm

5 (0.51)

1 ± 10

دومین

Φ0.50mm ~ 0.68 میلی متر

10 (1.02)

قدرت پیچ خوردگی: به خم شدن سیم سرب در نقطه مورد از 6mm ~

4. نشانه

کد رنگ

5. ابعاد خارجی

نوع P

نوع		ابعاد
اندازه طبیعی	اندازه کوچک	من 2.0 ±	L 1.0 ±	ψD	ψd ± 0.05	H 2.0 ±
CF1 / 8W	CF1 / 4WS	60	3.2	1.8 ± 0.5	.43	28
CF1 / 4W	CF1 / 2WS	60	6.5	2.3 ± 0.5	.45	28
CF1 / 2W	CF1WS	60	9.0	3.2 ± 0.5	.50	28
CF1W	CF2WS	60	11.5	4.5 ± 1.0	.68	25
CF1W	CF2WS	73	11.5	4.5 ± 1.0	.68	31
CF2W	CF3WS	60	15.5	5.0 ± 1.0	.68	23
CF2W	CF3WS	81	15.5	5.0 ± 1.0	.68	33
CF3W	CF5WS	94	17.5	6.0 ± 1.0	.68	38
CF5W		94	24.5	8.0 ± 1.0	.68	35

5.2 محوری مداخله سرب

نوع		نوارچسب زدن	ابعاد
اندازه طبیعی	اندازه کوچک	نوارچسب زدن	L	W	پ	L1-L2 حداکثر.	T	Z حداکثر.	R حداکثر.	تی حداکثر.	E حداکثر.	S حداکثر.
CF1 / 8W	CF1 / 4WS	T26	3.2 ± 0.5	26 + 1 -0	0.5 ± 5	0.5	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF1 / 8W	CF1 / 4WS	T52	3.2 ± 0.5	1.0 ± 52	0.5 ± 5	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF1 / 4W	CF1 / 2WS	T26	6.5 ± 0.5	26 + 1 -0	0.5 ± 5	0.5	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF1 / 4W	CF1 / 2WS	T52	6.5 ± 0.5	1.0 ± 52	0.5 ± 5	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF1 / 2W	CF1WS	T52	9.0 ± 1.0	1.0 ± 52	0.5 ± 5	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF1W	CF2WS	T52	1.0 ± 11.5	1.0 ± 52	0.5 ± 5	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF1W	CF2WS	T66	1.0 ± 11.5	1.0 ± 66	0.5 ± 5	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF2W	CF3WS	T52	1.0 ± 15.5	1.0 ± 52	0.5 ± 10	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF2W	CF3WS	T73	1.0 ± 15.5	1.0 ± 73	0.5 ± 10	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF3W	CF5WS	T84	1.5 ± 17.5	1.0 ± 84	0.5 ± 10	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5
CF5W		T84	1.5 ± 24.5	1.0 ± 84	0.5 ± 10	1.0	0.5 ± 6	1.2	0	3.0	0.6	0.5

5.3 MB نوع & M نوع و MK نوع

وات	ابعاد (میلی متر)
وات	D	L	P 1.0 ±	H1 ± 1.0	H2 ± 0.5	تی ± 0.15	با Qmax
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	12.5 / 15	10.5	4.5	1.2	3
1W، 2ws	4.5 ± 1.0	1.0 ± 11.5	15	10.5	4.5	1.25	3
2W، 3ws	5.0 ± 1.0	1.0 ± 15.5	20	10.5	4.5	1.25	3
3W5WS	6.0 ± 1.0	1.0 ± 17.5	25	10.5	4.5	1.25	3
5W	8.0 ± 1.0	1.0 ± 24.5	30	10.5	4.5	1.25	3

وات	ابعاد (میلی متر)
وات	ΦD	L	P 1.0 ±	H 1.0 ±
1 / 8W، 1 / 6W	1.8 ± 0.3	3.2 ± 0.5	6	8
1 / 4W، 1 / 2ws	2.3 ± 0.5	6.5 ± 0.5	10	8
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	12.5 / 15	10
1W، 2ws	4.5 ± 1.0	1.0 ± 11.5	15	10
2W، 3ws	5.0 ± 1.0	1.0 ± 15.5	20	10
3W	6.0 ± 1.0	1.0 ± 17.5	25	10
5W	8.0 ± 1.0	1.0 ± 24.5	30	10

وات	ابعاد (میلی متر)
وات	D	L	P 1.0 ±	H 1.0 ±	H1 ± 1.0
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	12.5	10	4.5
1W، 2ws	4.5 ± 1.0	1.0 ± 11.5	15	10	4.5
2W، 3ws	5.0 ± 1.0	1.0 ± 15.5	20	10	4.5
3W5WS	6.0 ± 1.0	1.0 ± 17.5	25	10	4.5

5.4 F نوع و FK2Type و FKK نوع

وات	ابعاد (میلی متر)
وات	ΦD	L	P 2.0 ±	E حداکثر	H 1.0 ±
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	6	3.5	5-8
1W، 2ws	4.5 ± 1.0	1.0 ± 11.5	8	3.5	5-8
2W، 3ws	5.0 ± 1.0	1.0 ± 15.5	8	3.5	5-8
3W	6.0 ± 1.0	1.0 ± 17.5	8	3.5	5-8

وات	ابعاد (میلی متر)
وات	ΦD	L	P 2.0 ±	E حداکثر	H 1.0 ±
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	6	3.5	5-8
1W، 2ws	4.5 ± 1.0	1.0 ± 11.5	8	3.5	5-8
2W، 3ws	5.0 ± 1.0	1.0 ± 15.5	8	3.5	5-8
3W	6.0 ± 1.0	1.0 ± 17.5	8	3.5	5-8

FKK

وات	ابعاد (میلی متر)
وات	ΦD	L	P 1.0 ±	E حداکثر	H1 ± 1.0	H2 ± 1.0
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	5-7	3.5	8	4.5
1W، 2ws	4.5 ± 1.0	1.0 ± 11.5	5-9	3.5	8	4.5
2W، 3ws	5.0 ± 1.0	1.0 ± 15.5	5-9	3.5	8	4.5
3W	6.0 ± 1.0	1.0 ± 17.5	5/10	3.5	8	4.5

5 بسته بندی

5.1 نوار در جعبه بسته بندی (بسته بندی مهمات)

5.1.1 نشانه

(1) قسمت و ضوابط شماره

(2) شماره تولید کننده قسمت

(3) تعداد

(4) تولید کننده

6.1.2 بسته بندی اندازه و مقدار جعبه

نوع		فرم	مقدار	ابعاد (میلی متر)
اندازه طبیعی	اندازه کوچک	فرم	مقدار	L	W	H
CF1 / 8W	CF1 / 4WS	T26	5000 عدد	260	50	67
CF1 / 8W	CF1 / 4WS	T52	5000 عدد	260	80	72
CF1 / 4W	CF1 / 2WS	T26	5000 عدد	260	50	100
CF1 / 4W	CF1 / 2WS	T52	5000 عدد	260	80	100
CF1 / 2W	CF1WS	T52	2000 عدد	260	80	85
CF1W	CF2WS	T52	1000 PCS	260	80	85
CF1W	CF2WS	T67	1000 PCS	260	85	92
CF2W	CF3WS	T52	1000 PCS	260	80	100
CF2W	CF3WS	T73	1000 PCS	260	95	92
CF3W	CF5WS	T86	500PCS	260	110	75
CF5W		T86	250PCS	260	110	75

6.2 نوار در جعبه فله (مهمات فله)

6.2.1 نشانه

(5) قسمت و ضوابط شماره

(6) شماره تولید کننده قسمت

(7) تعداد

(8) تولید کننده

6.2.2 بسته بندی اندازه و مقدار جعبه

نوع		فرم	مقدار	ابعاد (میلی متر)
اندازه طبیعی	اندازه کوچک	فرم	مقدار	L	W	H
CF1 / 8W	CF1 / 4WS	پ	10000 عدد	240	140	76
CF1 / 8W	CF1 / 4WS	ریخته گری	10000 عدد	240	140	76
CF1 / 4W	CF1 / 2WS	پ	10000 عدد	240	140	76
CF1 / 4W	CF1 / 2WS	ریخته گری	10000 عدد	240	140	76
CF1 / 2W	CF1WS	پ	5000 عدد	240	140	76
CF1 / 2W	CF1WS	ریخته گری	5000 عدد	240	140	76
CF1W	CF2WS	پ	2000 عدد	240	140	76
CF1W	CF2WS	ریخته گری	2000 عدد	240	140	76
CF2W	CF3WS	پ	2000 عدد	240	140	76
CF2W	CF3WS	ریخته گری	2000 عدد	240	140	76
CF3W	CF5WS	پ	100PCS	240	140	76
CF3W	CF5WS	ریخته گری	250PCS	240	140	76
CF5W		پ	50PCS	240	140	76
CF5W		ریخته گری	50PCS	240	140	76
