| Place of Origin: | China |
| نام تجاری: | Enargy |
| Model Number: | SC100-24D2412 |
| Minimum Order Quantity: | 1pcs |
|---|---|
| قیمت: | Negotiation |
| Delivery Time: | 1-8 Weeks |
| Payment Terms: | Negotiation |
| Supply Ability: | 15000Pcs/week |
| برجسته: | 12V AC منبع تغذیه / DC |
||
|---|---|---|---|

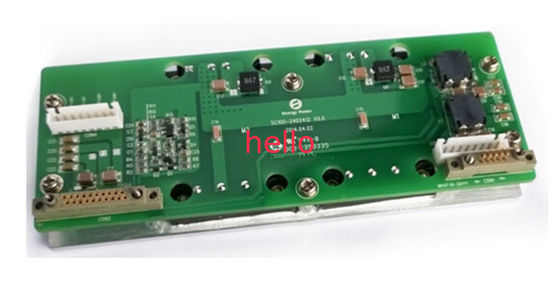

AC-DC لوازم برق خروجی 100W 24V12V SC100-24D2412
ویژگی های کلیدی
محدوده ورودی: 18 ~ 36VDC
خروجی Dual: 24V / 2.5A، 12V / 3.33A
راندمان بالا: 90٪
تنظیم خط: 1 ± ≤٪
تنظیم بار: 1 ± ≤٪
موج دار شدن کم و سر و صدا: ≤ ± 1٪
فعال کردن (روشن / خاموش) کنترل
ولتاژ جداسازی: 1500Vdc
حالت سکسکه حفاظت اتصال کوتاه
خروجی بیش از حفاظت جریان
سرد طبیعی
بررسی اجمالی محصولات
این استفاده مبدل DC-DC فن آوری پردازش قدرت، کنترل و بسته بندی به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ پیشرفته. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند. ساختار شاسی آلومینیوم عملکرد حرارتی فوق العاده ای را فراهم می کند.
ویژگی های الکتریکی
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
محدوده ولتاژ ورودی | 18 | 24 | 36 | ولت | |
حداکثر. جریان ورودی | 6.5 |
| حداقل. ولتاژ ورودی، بار کامل | ||
بهره وری | 90 | ٪ | ولتاژ ورودی، بار امتیاز |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | ||
محدوده ولتاژ خروجی | 24V | 23.52 | 24 | 24.48 | ولت | ||
12V | 11.76 | 12 | 12.24 | ولت | |||
محدوده فعلی خروجی | 24V | 0 | 2.5 |
| |||
12V | 0 | 3.33 |
| ||||
تنظیم خط | ± 1 | ٪ | |||||
تنظیم بار | ± 1 | ٪ | |||||
موج دار شدن و سر و صدا | 24V | 240 | ولت | دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز | |||
12V | 120 | ولت | دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز | ||||
پاسخ دینامیکی | انحراف | ± 4 | ٪ | 25٪ تا 50٪ تا 25٪ Iout حداکثر، 50٪ تا 75٪ تا 50٪ Iout حداکثر، 1A / ما | |||
اقامت زمان | 300 | ایاالت متحده | به درون 1٪ VOUT اسم. | ||||
حد خارج ولتاژ خروجی | 5 | ٪ | |||||
خازن خروجی | 24V | 1800 | μF | ||||
12V | 3000 | μF | |||||
فعال کردن کنترل | سوئیچ های خارجی | ||||||
توجه: سوئیچ های خارجی کنترل عملکرد را فعال کنید. را فشار دهید سوئیچ یک بار تحت ولتاژ ورودی به شرط، ماژول در قدرت. را دوباره فشار دهید سوئیچ، ماژول خاموش می شود.
ویژگی حفاظت
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
خروجی بیش از حفاظت بار | 24V | 2.75 | 4.5 |
| سکسکه | |
12V | 3.5 | 6.5 |
| |||
کوتاه - حفاظت از مدار | 10 | مگا اهم | سکسکه | |||
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -20 | 60 | ℃ | ||
دمای ذخیره سازی | -40 | 85 | ℃ | ||
رطوبت نسبی | 20 | 90 | ٪ | ||
ذخیره سازی رطوبت | 10 | 95 | ٪ | ||
ارتفاع | 3000 | متر |
ویژگی های ایمنی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
عایق ولتاژ | ورودی به خروجی | 1500 | ولت | 1mA / 1min، بدون قوس و شکست | ||
ورودی به زمین | 1500 | VAC | ||||
خروجی به زمین | 500 | ولت | 1mA / 1min، بدون قوس و شکست | |||
مقاومت جداسازی | ورودی به خروجی | 100 | مگا اهم | 500VDC / 1min، فشار معمولی جو، 90٪ رطوبت | ||
پیروی از استانداردها
استاندارد | یادداشت |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
EN60950 | |
GB4943 | |
کمیسیون مستقل انتخابات 61000-4-2 |
اطلاعات فیزیکی
نمای کلی مکانیک
طول × عرض × heigth: 160 × 60 × 26 (میلی متر)، 6.3 × 2.36 × 1.02 (در)،
نامگذاریهای پین
اتصال / تنظیمات | شماره پین | نام |
CON1 / CY59T10BJ | 1،6 | وین + |
2،3،4،7،8،9 | NU | |
5،10 | VIN- | |
CON2 / CY59Z20BJ | 1 | 24V2 (Vout-) |
11 | 24V2 (VOUT +) | |
2 | ON / OFF1 | |
12 | ON / OFF2 | |
3،4،5،8،13،14،15،18 | NU | |
6،16 | 24V1 (Vout-) | |
7،17 | 24V1 (VOUT +) | |
9،19 | 12V (Vout-) | |
10،20 | 12V (VOUT +) |
نرم افزار یادداشت: انواع یادداشت ها نرم افزار و مقالات سفید فنی می تواند در قالب پی دی اف را از وب سایت ما دریافت کنید.
