| Place of Origin: | China |
| نام تجاری: | Enargy |
| Model Number: | SC50-220D125 |
| Minimum Order Quantity: | 1pcs |
|---|---|
| قیمت: | Negotiation |
| Delivery Time: | 1-8 Weeks |
| Payment Terms: | Negotiation |
| Supply Ability: | 15000Pcs/week |
| برجسته: | 12V AC منبع تغذیه / DC |
||
|---|---|---|---|

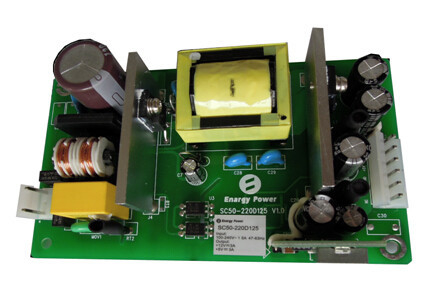

AC-DC لوازم برق 50W خروجی 12V5V SC50-220D125
ویژگی های کلیدی
محدوده ورودی AC: 90 ~ 264Vac
خروجی Dual: 12V / 3.0A، 5V / 3.0A
راندمان بالا: 85٪
تنظیم خط: 2 ± ≤٪
تنظیم بار: 2 ± ≤٪
حفاظت اتصال کوتاه
خروجی بیش از حفاظت جریان
خروجی حفاظت ولتاژ
سرد طبیعی
سازگار با RoHS
UL94V-0 امتیاز شعله عقب افتاده
بررسی اجمالی محصولات
این استفاده از مبدل AC-DC فن آوری پردازش قدرت، کنترل و بسته بندی به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ پیشرفته. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های الکتریکی
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ ورودی | 100 | 220 | 240 | VAC | |
محدوده ولتاژ ورودی AC | 90 | 264 | VAC | ||
امتیاز فرکانس ورودی AC | 50/60 | هرتز | |||
AC محدوده فرکانس ورودی | 47 | 63 | هرتز | ||
حداکثر. جریان ورودی | 1.5 |
| حداقل. ولتاژ ورودی، بار کامل | ||
ورودی جریان هجومی | 60 |
| 240VAC، 25 ℃، شروع اول | ||
بهره وری | 85 | ٪ | 220VAC، بار کامل |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
محدوده ولتاژ خروجی | 5V | 4.90 | 5.00 | 5.10 | ولت | |
12V | 11.76 | 12.00 | 12.24 | ولت | ||
محدوده فعلی خروجی | 5V | 0 | 3.0 |
| ||
12V | 0 | 3.0 |
| |||
تنظیم خط | ± 2 | ٪ | ||||
تنظیم بار | ± 2 | ٪ | ||||
موج دار شدن و سر و صدا | 5V | 100 | ولت | دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز | ||
12V | 150 | ولت | دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز | |||
پاسخ دینامیکی | انحراف | ± 5 | ٪ | 25٪ تا 50٪ تا 25٪ Iout حداکثر، 50٪ تا 75٪ تا 50٪ Iout حداکثر، 0.1A / ما | ||
اقامت زمان | 400 | ایاالت متحده | به درون 1٪ VOUT اسم. | |||
به نوبه خود در زمان ظهور | 50 | خانم | بار کامل، 10٪ ~ 90٪ VOUT | |||
حد خارج ولتاژ خروجی | ± 5 | ٪ | ||||
خازن خروجی | 2200 | μF | ||||
ویژگی حفاظت
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
خروجی حفاظت ولتاژ | 13 | 16 | ولت | محکم نگاه داشتن خاموش | |
خروجی بیش از حفاظت بار | 5.0 | 7.0 |
| سکسکه | |
کوتاه - حفاظت از مدار | 10 | مگا اهم | سکسکه |
مشخصات کلی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
MTBF | 250 | KHrs | دارای ورودی، بار کامل، 25 ℃ | ||
وزن | 180 | G |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | 0 | 70 | ℃ | ||
دمای ذخیره سازی | -20 | 85 | ℃ | ||
رطوبت نسبی | 20 | 90 | ٪ RH | ||
ذخیره سازی رطوبت | 10 | 95 | ٪ RH | ||
ارتفاع | 3000 | متر |
ویژگی های ایمنی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
عایق ولتاژ | ورودی به خروجی | 4000 | VAC | جریان 10mA گذرنده / 1min، بدون قوس و شکست | ||
ورودی به زمین | 1500 | VAC | ||||
خروجی به زمین | 500 | VAC | جریان 10mA گذرنده / 1min، بدون قوس و شکست | |||
مقاومت جداسازی | ورودی به خروجی | 10 | مگا اهم | 500VDC / 1min، فشار معمولی جو، 90٪ رطوبت | ||
ویژگی EMC
مورد | استاندارد | شرایط | یادداشت | |
CE | EN55011 IEC60601-1-2 | کلاس B | تست سیستم پاس | |
RE | EN55011 IEC60601-1-2 | کلاس B | تست سیستم پاس | |
هارمونیک | EN61000-3-2 | کلاس A تجهیزات مورد نیاز | معیار B | |
نوسانات ولتاژ و سوسو زدن | EN61000-3-3 | کلاس A تجهیزات مورد نیاز | معیار B | |
موج | EN61000-4-5 | حالت دیفرانسیل ± 1KV، در حالت معمول ± 2KV | معیار B | |
DIP | EN61000-4-11 EN55024 | افت ولتاژ را به 0٪ اوت، 10ms در | معیار B، آزمون در مرحله 0، 90، 180 و 270 | |
افت ولتاژ تا 40٪ اوت، 20ms | ||||
افت ولتاژ تا 70٪ اوت، از 50ms | ||||
ESD | تخلیه هوا | EN61000-4-2 | 8KV ± | معیار B |
تماس با ترشحات | EN61000-4-2 | 4KV ± | معیار B | |
یادداشت:
معیار A: عملکرد عادی در طول و بعد از آزمون.
معیار B: حفاظت ولتاژ پایین و یا تنظیم مجدد مجاز نیست. موقت نوسان ولتاژ خروجی متوقف و پس از اختلالات قطع گردد، و از آن EUT عملکرد طبیعی خود را بازیابی به صورت خودکار. در طول تست سیستم، نوسانات ولتاژ خروجی و یا تنظیم مجدد مجاز نیست بیش از حد.
معیار C: از دست دادن موقت خروجی مجاز است، اما سخت افزار نمی تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را به طور خودکار و یا دخالت اپراتور.
معیار R: از دست دادن خروجی است که قابل بازیابی نیست مجاز است. جزء محافظ اولیه (فیوز) می تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را پس از جایگزین جزء آسیب دیده است.
اطلاعات فیزیکی
نمای کلی مکانیک
طول × عرض × heigth: 127.0 × 76.0 × 37.0 (میلی متر)، 5 × 2.99 × 1.46 (در)،
طراحی اتصال
مورد | شماره | عملکرد |
J1 | 1 | ورودی L |
2 | NC | |
3 | ورودی N | |
J3 | 1 | 12V VOUT + |
2 | 5V VOUT + | |
3 | 5V VOUT + | |
4 | Vout- | |
5 | Vout- | |
6 | NC |
یادداشت:
منحنی بار لازم از ماژول که درجه حرارت محیط بیش از 50 ℃
