Place of Origin: | China |
نام تجاری: | Enargy |
Model Number: | SC100-220S48 |
Minimum Order Quantity: | 1pcs |
---|---|
قیمت: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
برجسته: | AC به منبع تغذیه DC,منبع تغذیه AC مبدل dc |
---|

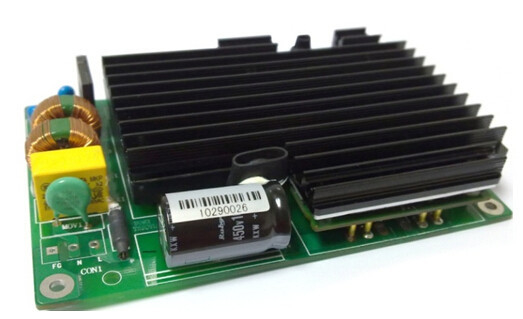

AC-DC لوازم برق خروجی 100W 48V SC100-220S48
ویژگی های کلیدی
قدرت خروجی بالا: 100W
محدوده ورودی: 85 ~ 264Vac
راندمان بالا: 85٪
تنظیم خط: 1 ± ≤٪
تنظیم بار: 2 ± ≤٪
فرکانس ثابت: 220kHz
ولتاژ جداسازی: 1500Vdc
حفاظت اتصال کوتاه
خروجی بیش از حفاظت جریان
بیش از حفاظت دما
بررسی اجمالی محصولات
این استفاده از مبدل AC-DC فن آوری پردازش قدرت، کنترل و بسته بندی به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ پیشرفته. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های الکتریکی
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ ورودی | 220 | VAC | |||
محدوده ولتاژ ورودی AC | 85 | 264 | VAC | ||
امتیاز فرکانس ورودی AC | 50/60 | هرتز | |||
AC محدوده فرکانس ورودی | 47 | 63 | هرتز | ||
حداکثر. جریان ورودی | 2 |
| حداقل. ولتاژ ورودی، بار کامل | ||
بهره وری | 85 | ٪ | ولتاژ ورودی، بار امتیاز |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
محدوده ولتاژ خروجی | 47.52 | 48 | 48.48 | ولت | ||
محدوده فعلی خروجی | 0.1 | 2.1 |
| |||
تنظیم خط | ± 1 | ٪ | ||||
تنظیم بار | ± 2 | ٪ | ||||
موج دار شدن و سر و صدا | 800 | ولت | دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز | |||
پاسخ دینامیکی | انحراف | ± 1 | ٪ | 25٪ تا 50٪ تا 25٪ Iout حداکثر، 50٪ تا 75٪ تا 50٪ Iout حداکثر، 0. 1A / ما | ||
اقامت زمان | 500 | ایاالت متحده | به درون 1٪ VOUT اسم. | |||
حد خارج ولتاژ خروجی | 1 | ٪ | ||||
خازن خروجی | 470 | μF |
ویژگی حفاظت
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
خروجی بیش از حفاظت بار | 2.3 | 2.8 |
| سکسکه | |
کوتاه - حفاظت از مدار | 10 | مگا اهم | سکسکه | ||
بیش از حد دما حفاظت | 105 | ℃ | بازیابی خودکار |
مشخصات کلی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
MTBF | 100 | KHrs | TR-NWT-000332، بار 80٪، 300LFM، 40 ℃ تا | ||
وزن | 300 | G |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -20 | 55 | ℃ | ||
دمای ذخیره سازی | -40 | 85 | ℃ | ||
رطوبت نسبی | 10 | 90 | ٪ | ||
ارتفاع | 3000 | متر |
ویژگی های ایمنی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
عایق ولتاژ | ورودی به خروجی | 1500 | ولت | جریان 10mA گذرنده / 1min، بدون قوس و شکست | ||
ورودی به زمین | 1000 | ولت | ||||
خروجی به زمین | 500 | ولت | 7.5mA / 1min، بدون قوس و شکست | |||
مقاومت جداسازی | ورودی به خروجی | 100 | مگا اهم | 500VDC / 1min، فشار معمولی جو، 90٪ رطوبت |
صلاحیت ارجاع محیط زیست
پارامتر | یادداشت |
ارتعاش | محدوده فرکانس: 5-20Hz، + های 3dB / OTC؛ 20-80Hz، 0.04g2 / هرتز؛ 80-500Hz، -3dB / OT C؛ XYZ تبر، 30min / محور |
شوک های مکانیکی | نیمه سینوسی موج، 300M / s2،11ms، ± X، Y ±، ± Z، 6tims / جهت |
سرد (در عمل) | IEC60068-2-1 آگهی |
حرارت مرطوب | IEC60068-2-67 سای |
دوچرخه سواری دما | -20 ° C تا 85 ° C، سطح شیب دار 15 ° C / دقیقه، 500 چرخه |
قدرت / دوچرخه سواری حرارتی | وین = دقیقه به حداکثر، بار کامل، 100 چرخه |
حاشیه طراحی | Tmin-10 درجه سانتی گراد به Tmax در + 10 ° C، 5 مرحله درجه سانتی گراد، وین = دقیقه به حداکثر، 0-105٪ بار |
ازمون حیات | 95٪ امتیاز Vin و بار، واحد در نقطه بار لازم،> 5000 ساعت |
توانایی لحیم کاری | IEC60068-2-20 |
پیروی از استانداردها
استاندارد | یادداشت |
UL / cUL60950 | |
EN60950 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2No.60950-1 |
اطلاعات فیزیکی
نمای کلی مکانیک
طول × عرض × heigth: 135 × 90 × 28 (میلی متر)، 5.32 × 3.54 × 1.1 (در)،
نامگذاریهای پین
CON1
شماره پین | نام | عملکرد |
1 | FG | زمین |
2 | N | خط خنثی |
3 | L | خط زندگی می کنند |
CON2
شماره پین | نام | عملکرد |
1 | -48V | ولتاژ خروجی منفی |
2 | -48V | ولتاژ خروجی منفی |
3 | GND | ولتاژ خروجی مثبت |
4 | GND | ولتاژ خروجی مثبت |
نرم افزار یادداشت: انواع یادداشت ها نرم افزار و مقالات سفید فنی می تواند در قالب پی دی اف را از وب سایت ما دریافت کنید.
