| Place of Origin: | Guangdong China (Mainland) |
| نام تجاری: | QUAWIN / OEM |
| گواهی: | CE,ROHS |
| Minimum Order Quantity: | 100 Piece/Pieces |
|---|---|
| Packaging Details: | Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS |
| Delivery Time: | samples within 5 days,15 days for bulk orders |
| Payment Terms: | L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal |
| Supply Ability: | 500000 Piece/Pieces per Month |
| Rated Power: | 40W | Rated Voltage: | DC 15V |
|---|---|---|---|
| Application: | Led strips, led down lights | IP Rating: | IP67 |
| name: | Waterproof Led Driver | گواهی: | UL, ROHS, CE |
| برجسته: | درایور LED نوار,قدرت رهبری راننده |
||

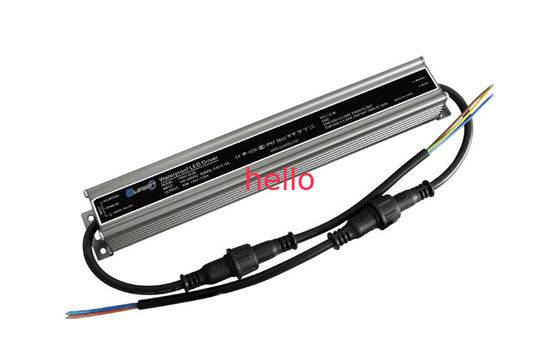

ضد آب IP67 ثابت ولتاژ مدار درایور LED 40W DC 15V
جزئیات سریع:
1. راندمان بالا 89٪
2. کم هزینه، قابلیت اطمینان بالا
3. محدوده کامل 90 ~ 264VAC
4. حمایت:
. مدار کوتاه
. بیش از حد بار
. بیش از حد ولتاژ
. بیش از حد دما
5. دمای کار: -40 ℃ ~ + 70 ℃
6. طراحی IP67 برای برنامه های کاربردی محیط داخلی و خارجی
7. 2 ~ 3 بار سوختگی در آزمون (+ 50 ℃ / -40 ℃ در بار کامل با بیش از 14 ساعت)
کاربرد
نوار LED، چراغ های چشم انداز، به رهبری پایین چراغ، به رهبری صفحه نمایش صفحه نمایش الکترونیکی ...... و غیره
صفحه مشخصات | ||
M odel | QW150-026-AW (توجه داشته باشید 1) | |
تولید | ولتاژ محاسبه شده | 15VDC |
خروجی محدوده فعلی | 0 ~ 2.6A | |
قدرت امتیاز | 40W | |
موج دار شدن و سر و صدا (حداکثر) (توجه داشته باشید 2) | 150mVp-P | |
تحمل ولتاژ | ± 3.0٪ | |
تنظیم خط | ± 1٪ | |
تنظیم بار | ± 1.0٪ | |
تنظیم، افزایش زمان | 1500ms 80ms / 230VAC، 2000ms 80ms / 110VAC | |
نگه دارید تا زمان | از 50ms / 230VAC در بار کامل، 25ms / 110VAC در بار کامل | |
ورودی | محدوده ولتاژ | 90 ~ 264VAC |
بهره وری محدوده فرکانس (تبصره 3) | 47 ~ 63Hz | |
86.0٪ | ||
جریان AC | 0.50A ~ 0.17A | |
جریان هجومی | شروع سرد در 45A / 230VAC، ورودی در تا: 25 ℃ شروع به سرد. | |
جریان نشتی | <0.5mA در 230VAC، ورودی 60Hz قدرت | |
P R otection | حفاظت جریان | ± 1٪ (در حال حاضر نوع محدود) حد جریان ثابت، پس از مشکل معیوب بازیابی |
بیش از حد ولتاژ | 110٪ ~ 130٪ (خاموش O ولتاژ / P، repower در برای بازیابی) | |
بیش از حد بار | 130٪ ~ 150٪ (خاموش O ولتاژ / P، repower در برای بازیابی) | |
مدار کوتاه | حالت سکسکه، بازیابی به طور خودکار پس مشکل معیوب حذف شده است | |
حفاظت از صاعقه | لوله تخلیه گاز به طور خودکار باز به تخلیه، repower در برای بازیابی | |
بیش از حد دما | 85 ℃ ± 10 ℃ (خاموش O ولتاژ / P، دوباره قدرت در برای بازیابی) | |
محیط | محیط کار (توجه داشته باشید 4) | -40 ℃ ~ + 70 ℃ |
رطوبت کار | 20 ~ 90٪ RH غیر متراکم | |
ذخیره سازی محیط زیست و | -45 ℃ ~ + 80 ℃ | |
TEMP. ضریب | ± 0.05٪ ℃ (0 ~ 50 ℃) | |
ارتعاش | 10 ~ 500Hz، 2G 10min./1cycle، دوره برای 60min. هر همراه X، Y، محور Z | |
ایمنی و EMC | استانداردهای ایمنی | EN-61347-1، EN61347-2-13، IP67، تست ROHS، طراحی اشاره به UL8750 |
ولتاژ قابل تحمل | I / PO / P: 3KVAC، IP-FG: 1.5KVAC، OP-FG: 500VAC | |
مقاومت جداسازی | I / PO / P IP-FG OP-FG: اهم 100M / 500VDC / 25 ℃ / 70٪ RH | |
EMC انتشار | تطابق با EN55015: 2007، EN61547: 1995 + A1: 2000؛ EN61000-3-2: 2006؛ | |
ایمنی EMC | تطابق با EN55015 EN61547 EN61000-4-2،3،4،5،6،8،11 | |
دیگران | طول عمر (توجه داشته باشید 5) | ≥50000Hrs (25 ~ 30 ℃) |
بدون مصرف انرژی بار | ≤1.0W | |
MTBF (توجه داشته باشید 6) | 250K HRS MIN، MIL-HDBK-217F (25 ℃) | |
ابعاد (توجه داشته باشید 7) | 248 * 36 * 29 میلی متر (L * W * H) | |
بسته بندی (توجه داشته باشید 8) | 40PCS / کارتن | |
وزن | 0.4Kg / رایانه های شخصی / 40PCS / CTN | |
یادداشت | همه پارامتر ها در درجه حرارت نرمال (25 ~ + 28 ℃) اندازه گیری | |
1. ولتاژ می تواند سفارشی، مانند 18V / 27V ... می تواند سفارشی | ||
2. موج دار شدن و سر و صدا در 20KHZ از پهنای باند با استفاده از یک "جفت پیچ خورده سیم 12 خاتمه با 0.1 UF & اندازه گیری | ||
3. بهره وری در ولتاژ خروجی حداکثر اندازه گیری، و 230VAC با بار کامل، اگر با 110VAC بهره وری | ||
4. این سری می تواند کار -45 ~ -50 ℃ (در بار کامل)، اگر پارامتر نیاز مربوط با ما تماس بگیرید. | ||
5. این در 120VAC اندازه گیری، 80٪ ~ 85٪ بار با دمای محیط در مورد + 25 ℃ ~ + 30 ℃، درجه حرارت مسکن بیرونی با + 55 ℃ یا بیشتر. | ||
6. این در 120VAC اندازه گیری، 80٪ ~ 85٪ بار با دمای محیط در مورد + 25 ℃ ~ + 30 ℃، درجه حرارت مسکن بیرونی با + 55 ℃ یا بیشتر. | ||
7. جزئیات بیشتر پیش نویس مکانیکی زیر را ببینید. | ||
8. روش بسته بندی 18pcs است مناسب برای رانندگان به رهبری با اتصال ضد آب نیست | ||
مشخصات مکانیکی
نمودار بلوکی
بار لازم منحنی مشخصه استاتیک
بهره وری و بار از (24V) (110VAC / 230VAC)
