| Place of Origin: | China |
| نام تجاری: | FOCONEC |
| گواهی: | RoHS |
| Model Number: | Multifunctional OTDR |
| Minimum Order Quantity: | 1 |
|---|---|
| Packaging Details: | Carton |
| Delivery Time: | 2-5 days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 200 sets per week |
| Application: | designed for testing FTTx network | Distance range: | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF) |
|---|---|---|---|
| Optical connector: | FC/SC/ST (universal connector) | Type: | OTDR,VFL,optical power meter tester |
| برجسته: | فیبر نوری قدرت متر,گسل بصری یاب |
||

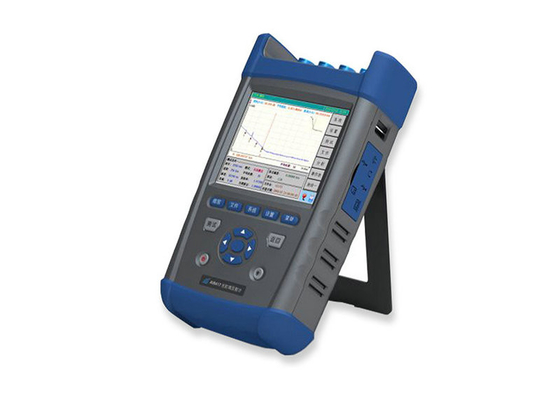

OTDR مجتمع ولفسبورگ فیبر نوری تستر، دستی نوری توان سنج و منبع نور
جزئیات سریع:
خلاصه محصول:
FOC8002 OTDR یک ابزار اندازه گیری عملکرد بالا با چند منظوره طراحی شده برای تست شبکه های FTTx است. این به طور عمده برای اندازه گیری ویژگی های فیزیکی فیبر نوری تحت آزمون استفاده می شود، مانند طول، افت انتقال و از دست دادن باهم متصل کردن و غیره نیز می توانید از گسل و یا معافیت از فیبر نوری بیابید. به طور گسترده ای در ساخت، ساخت و ساز و تعمیر و نگهداری در سیستم ارتباطی فیبر نوری استفاده می شود.
ویژگی های اصلی:
1. دستی، سبک و راحتی برای حمل
محدوده دینامیکی 2. 45dB بالا
3. ≤1m رویداد فوق العاده کوتاه منطقه مرده
4. 0.05m وضوح فاصله بالا، نقاط نمونه برداری 128K
5. اندازه گیری خودکار سریع، عامل یک دکمه
6. تست تا چهار طول موج با یک واحد
7. ارتباطات نور به طور خودکار
8. تابع از راه دور از طریق اترنت
9. رابط USB دو، حمایت از چوب USB و پرینتر و دانلود مستقیم کابل به کامپیوتر از طریق ActiveSync
10. پشتیبانی از فرمت فایل Bellcore GR196 در نوشتن و یا خواندن
11. ساخته شده در باتری لیتیوم با ظرفیت بالا برای بیش از 8 ساعت عمر
12. محل قابل مشاهده گسل (ولفسبورگ) و متر قدرت نوری
13. جهانی FC / PC، FC / SC، FC / ST نوع اتصال، آن را مناسب برای تمیز کردن سطح
14. عملکرد منحصر به فرد از به روز رسانی نرم افزار نرم افزار بر روی خط، بازگشت به کارخانه های غیر ضروری است
رویداد فوق العاده کوتاه منطقه مرده
با توجه به کیفیت بالایی برخوردار است FOC8002 OTDR است منطقه مرده رویداد فوق العاده کوتاه 1M، که مناسب است برای تست فیبر نوری کوتاه و فیبر نوری دم خوک.
با سرعت بالا analyzation خودرو
FOC8002 می توانید به سرعت مشخص و در مکانی که حوادث و خطاها در اثری دقیقا، پس از آن لیست تمام حوادث در حتی میز، پس از آن بسیار مفید برای نگهداری به بهبود بهره وری و آن را غیر ضروری که در مورد دانش پس زمینه نسبی مطمئن شوید.
اندازه گیری خودکار با سرعت بالا
تابع اندازه گیری خودکار از FOC8002 OTDR می سازد آن را غیر ضروری را به اپراتور تا در مورد جزئیات بیشتر از عامل مطمئن شوید. این عملیات بسیار ساده است: پس از اتصال فیبر، تنها فشار دهید 【】 شروع، پس از آن اثری اندازه گیری نمایش داده می شود و وقایع بر روی صفحه نمایش در چند ثانیه ذکر شده، در حال حاضر، شما می توانید ردیابی و رویداد جدول را مشاهده کنید.
قابلیت تست منحصر به فرد PON
FOC8002 ایده آل برای دسترسی و تست شبکه FTTH است، آن شما را قادر به از طریق 1x32 انداز ورود به سیستم حتی 1x64 تست PON (غیر فعال نوری شبکه) تست.
FOC8002 ارائه می دهد یک رویداد منطقه استثنایی 1M مرده و 0.05m وضوح فاصله بالا، که با آن شما می توانید تمام حوادث بین فرستنده و پانل های توزیع الیاف دفتر مرکزی مشخص.
عملکرد ولفسبورگ مناسب
او ساخته شده است در در 650nm یاب گسل بصری (ولفسبورگ) ایده آل برای شناسایی باهم متصل بد، اتصال بد، شکست و یا خم کلان به راحتی است. ولفسبورگ استاندارد با توان خروجی بیش از 2 میلی وات کارخانه نصب در FOC8002 FOCONEC، که فاصله عملیات در بیش از 5 کیلومتر است.
بررسی ارتباط نور
هنگام اندازه گیری فیبر در خدمات، در نتیجه اندازه گیری توسط یک OTDR است که دقیق نیست، و یک خطر بالقوه آسیب دائمی به فوتوالکتریک داخلی گیرنده OTDR وجود دارد. برای جلوگیری از این مشکلات، FOC8002 OTDR می توانید به طور خودکار و در سکوت تشخیص اگر نور ارتباط وجود داشته باشد پس از الیاف تحت تست متصل است، هنگامی که نور در حال حاضر تایید شده است، به طور همزمان، یک پیام هشدار نمایش داده خواهد شد و حفاظت OTDR داخلی فورا فعال خواهد شد.
طول موج مختلف و مدل
FOC8002 OTDR می توانید هر یک از حالت های تک و یا چند حالته و یا هر دو، طراحی شده برای تست FUT تا چهار طول موج در یک واحد، مانند 850، 1300، 1310، 1383، 1490، 1550، 1625 و طول موج 1650nm، که با آن FOC8002 می تواند ارائه به طور گسترده ای از محدوده طولانی به شبکه های FTTX، CATV، LAN، دسترسی و مترو استفاده می شود.
رابط خارجی فراوان
FOC8002 دارای رابط خارجی فراوان، مانند USB، مین USB، اترنت، گوشی و SD، با توجه به این، آن می تواند توابع زیر را ارائه:
1. آموزش از طریق چند رسانه ای برای اپراتورهای، که می تواند شما را قادر تبدیل به یک متخصص اندازه گیری در زمان کوتاه.
2. پیاده سازی کنترل از راه دور از طریق اترنت، عیب یابی از راه دور برای الیاف تحت تست.
اثری 3. چاپ و جدول رویداد
نرم افزار نرم افزار 4. به روز رسانی بر روی خط
برنامه های کاربردی نمونه:
FOC8002 OTDR است که عمدتا برای اندازه گیری شبکه های FTTx استفاده می شود، آن را فراهم می multifunctions در یک واحد. FOC8002 ارائه می دهد سه حالت اندازه گیری: حالت کتابچه راهنمای کاربر (از جمله حالت واقعی زمان و حالت متوسط)، حالت خودکار و حالت منطقه مرده.
حالت اندازه گیری دستی: حالت کتابچه راهنمای کاربر مناسب برای اپراتور ماهر که با ساز آشنا است. در این حالت اندازه گیری، برای به دست آوردن نتایج دقیق تر، حالت زمان واقعی و یا حالت متوسط می تواند در صورت لزوم انتخاب شده است.
در حالت زمان واقعی، تغییرات پویا زنجیره فیبر می تواند به موقع تشخیص داده، آن را بسیار مفید است که شما نیاز به مشاهده اثر و روند فیبر همدیگر متصل و یا متصل است.
در حالت اندازه گیری به طور متوسط، سر و صدا در اثری را می توان سرکوب و SNR (نسبت سیگنال نویز) بهبود یافته است، بنابراین، نتیجه دقیق تر است. در واقع، به طور متوسط چند بار اجرا شده است، سر و صدا بیشتر در اثری سرکوب شده است، و زمان دیگر برای پردازش سیگنال به سر برد. در عمل، بار متوسط باید به درستی با توجه به ضرورت تنظیم شده است.
حالت اندازه گیری خودرو: شرایط اندازه گیری بهینه سازی به صورت خودکار تنظیم، آن را غیر ضروری را به اپراتور در مورد دانش پس زمینه پیچیده و جزئیات بیشتر از عامل مطمئن شوید. در این حالت، نتایج دقیق تر را می توان به دست آورد که زمان مناسب به طور متوسط تنظیم شده است، اما آن را به زمان پردازش سیگنال را افزایش دهد.
حالت منطقه مرده: این حالت مناسب برای آزمایش فیبر نوری با فاصله کوتاه و تنظیمات بهینه سازی شده از محدوده فاصله است، عرض پالس و تضعیف کننده می توان به طور خودکار اجرا می شود. برای دریافت بهترین نتیجه، از دست دادن بازگشت ترمینال باید کمتر از -40dB تضمین شده است.
پارامترهای فنی:
| محدوده دینامیکی | لطفا به "ماژول های OTDR مشخصات" مراجعه کنید |
| عدم قطعیت فاصله | ± (0.75m + فضای نمونه + اندازه گیری فاصله × 0.0025٪) |
| وضوح نمونه | 0.05،0.1،0.2،0.5،1،2،4،8،16m |
| محدوده فاصله | 0.4،0.8،1.6،3.2،6.4،16،32،64،128،256،512km (SMF)؛ |
| 0.4،0.8،1.6،3.2،6.4،16،32 (MMF از 850nm و) | |
| پهنای تپش | 5،10،30،80،160،320،640،1280،5120،10240،20480ns |
| 5،10،30،80،160،320،640،1280 (MMF از 850nm و) | |
| آستانه از دست دادن | 0.01dB |
| نقاط نمونه برداری | تا به 128K |
| خطی بودن | 0.05dB / دسی بل |
| وضوح از دست دادن | 0.001dB |
| ظرفیت حافظه | ≥800traces (ساخت در)، ≥65500traces (2GB ذخیره سازی SD) |
| گروه تنظیم ضریب شکست | 1.00000-2.00000 (0.00001steps) |
| واحد فاصله | کیلومتر، متر، KFT، فوت |
| نمایش دادن | 640 × 480، 6.5 اینچ TFT-LCD (صفحه نمایش لمسی) |
| رابط | USB، مین USB، اترنت، گوشی تلفن، SD |
| اتصال نوری | FC / SC / ST (اتصال جهانی) |
| ولفسبورگ | در 650nm ± 10nm، 2MW (معمولی)؛ CW / 1HZ |
| متر قدرت نوری | محدوده طول موج: 1200nm به محدوده اندازه گیری 1650nm: -60 به دقت 0dBm اندازه گیری: 5٪ (- 10dBm، CW) |
| منبع تغذیه | آداپتور AC 100 به 240V، 50 / 60Hz قدرت، 1.5A DC: 19V ± 2V (2A) ساخته شده در باتری لیتیوم: 4400mah الکترونیکی، زمان عامل ≥8 ساعت 2 |
| زبان | انتخاب کاربر: ساده شده چینی، انگلیسی، روسی، کره ای و غیره. (لطفا تماس بگیرید 41 سی ای تی سی برای دیگران) |
| دمای عملیاتی | -10 تا 50 ℃ (شارژ: 5 تا 40 ℃) |
| دمای ذخیره سازی | -40 تا 70 ℃ (باتری: -20 تا 60 ℃) |
| رطوبت نسبی | 5٪ تا 95٪، غیر متراکم |
| ابعاد | 295 × 186 × 75 (میلی متر) |
| وزن | 2.5kg محل تقریبا. |
NOTE1: آیا عدم قطعیت با توجه به شاخص فیبر را شامل نمی شود
NOTE2: روشنایی کم، حذف اندازه گیری.
OTDR ماژول و راهنمای مهم: ترتیب:
| تعداد سفارش | طول موج عامل | نوع فیبر | محدوده دینامیکی (دسی بل) | رویداد منطقه مرده (M) | میرایی منطقه مرده (M) |
| FOC8002-2101 | 1310 / 1550nm جزء به جزء | SMF | 42/40 | 2/2 | 10/10 |
| FOC8002-2102 | 1310 / 1550nm جزء به جزء | SMF | 40/38 | 1/1 | 10/10 |
| FOC8002-2103 | 1310 / 1550nm جزء به جزء | SMF | 37/35 | 1/1 | 10/10 |
| FOC8002-3103 (PON) | 1310/1550 / 1625nm (ساخت در فیلتر) | SMF | 39/37/37 | 1/1/1 | 10/10/10 |
| FOC8002-4101 | 1310/1490/1550 / 1625nm | SMF | 35/32/34/34 | 1/1/1/1 | 10/10/10/10 |
لوازم جانبی استاندارد:
| NO. | نام | مقدار |
| 1 | خط قدرت | 1 |
| 2 | آداپتور AC / DC | 1 |
| 3 | صدور گواهینامه کیفیت | 1 |
| 4 | راهنمای کاربری | 1 |
| 5 | نرم افزار تجزیه و تحلیل ردیابی (CD) | 1 |
| 6 | کیف حمل و نقل سخت (از جمله و Gallus) | 1 |
| 7 | و Gallus ویژه ابزار | 1 |
| 8 | FC / SC، اتصالات FC / ST | 1 |
