برجسته: | مبدل DC-DC منبع تغذیه جدا شده,منابع تغذیه راه آهن |
---|
جزئیات سریع
محل منبع: چین
نام تجاری: Enargy

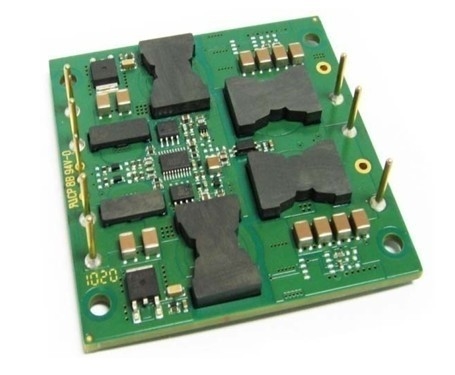

شماره مدل: JS150-24S12-POC
قدرت خروجی: 150W
عامل محدوده دما: -20 ~ 85 ℃
محدوده ولتاژ ورودی 18-36Vdc
ولتاژ خروجی: 12VDC
بهره وری: 88٪
حجم (L * W * H): 72.1 * 72.1 * 9.1mm
پرداخت و ارسال شرایط
حداقل مقدار سفارش: 1PCS
قیمت: مذاکره
زمان تحویل: مذاکره
توانایی تامین: 1000PCS / هفته
ویژگی های کلیدی
· قدرت خروجی: 150W
· محدوده ورودی ای: 18-36Vdc
· راندمان تبدیل بالا: 88٪
· تنظیم خط به ± 0.5٪
· تنظیم بار به ± 0.5٪
· فرکانس عامل ثابت
· ولتاژ جداسازی: 1500V
· فعال کردن (ON / OFF) کنترل
· خروجی بیش از حد بار حفاظت
· حالت سکسکه حفاظت اتصال کوتاه
· بیش از حد دما حفاظت
· ورودی تحت ولتاژ قفل کردن
· اصلاح ولتاژ خروجی: 10٪ ±
بررسی اجمالی محصولات
این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. فرکانس بالا تعویض گیره فعال چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
معرفی محصول است
سری JS یک مبدل خروجی به طور مستقل تنظیم که با استفاده از صنعت غیر استاندارد اندازه بسته آجری است. بهره وری بسیار بالا یک نتیجه از ENARGY CORP توپولوژی ثبت شده است که با استفاده از اصلاح همزمان و طراحی ساخت و ساز نوآورانه برای به حداقل رساندن اتلاف حرارت و اجازه می دهد چگالی توان بسیار بالا است. توان تلف شده توسط مبدل آنقدر کم است که یک سینک حرارتی مورد نیاز نمی باشد، که موجب صرفه جویی در هزینه، وزن، قد، و تلاش نرم افزار. تمام اجزای قدرت و کنترل به بستر PCB چند لایه با سطح highyield نصب سوار فن آوری، و در نتیجه محصول و قابل اعتماد تر است.
ویژگی های الکتریکی در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای پایه اعمال غیر این صورت مشخص. تمام درجه حرارت به درجه حرارت در مرکز صفحه پایه مراجعه کنید. همه تست داده ها در تا = 25oC به جز تعریف خاص.
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ ورودی | 38 | ولت | به طور مداوم، غیر عامل | ||
36 | ولت | به طور مداوم، عامل | |||
38 | ولت | عامل حفاظت گذرا، <100MS | |||
ولتاژ جداسازی | 2000 | ولت | ورودی به خروجی | ||
دمای عملیاتی | -40 | 100 | ℃ | ||
دمای ذخیره سازی | -55 | 105 | ℃ | ||
را قادر به وین ولتاژ | -2.0 | 10 | ولت |
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
محدوده ولتاژ ورودی | 18 | 24 | 36 | ولت | مداوم |
تحت ولتاژ تحریم | 16.8 | 17.8 | ولت | به نوبه خود در آستانه | |
15.3 | 16.2 | ولت | خاموش آستانه | ||
حداکثر جریان ورودی | 11 | بار کامل؛ 18Vdc ورودی | |||
بهره وری | 88 | ٪ | بار کامل، ولتاژ ورودی امتیاز، ارقام 1-4 | ||
اتلاف | 3 | W | حداقل. بار | ||
جریان ورودی غیر فعال | 10 | میلی آمپر | فعال کردن پین کم | ||
توصیه خازن ورودی خارجی | 100 | μF | 0.1-0.2Ω ESR معمولی |
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ خروجی تنظیم نقطه | 11.88 | 12.00 | 12.12 | ولت | ورودی نامی؛ بدون بار |
خروجی محدوده ولتاژ | 11.76 | 12.00 | 12.24 | ولت | |
خروجی محدوده فعلی | 0.1 | 12.5 | موضوع را به بار لازم حرارتی؛ ارقام 5-8 | ||
تنظیم خط | ± 0.02 | ± 0.50 | ٪ | خط پایین به بالا خط. بارگذاری کامل | |
تنظیم بار | ± 0.02 | ± 0.50 | ٪ | حداقل. بار به بار کامل. ورودی نامی | |
تنظیم درجه حرارت | ± 0.03 | ± 0.05 | ٪ / ° C | بیش از مقدار درجه حرارت | |
حد فعلی | 13.75 | 15 | 16.3 | ولتاژ خروجی 95٪ از اسمی | |
جریان اتصال کوتاه | 0.1 | 15 | 16.3 | ولتاژ خروجی <250 میلی ولت | |
موج دار شدن (RMS) | 20 | ولت | ورودی نامی؛ بارگذاری کامل؛ پهنای باند 20 مگاهرتز. شکل 13 | ||
سر و صدا (قله به قله) | 120 | ولت | |||
حداکثر خروجی و مهره. | 8000 | μF | ورودی نامی؛ بارگذاری کامل | ||
خروجی ولتاژ اصلاح | ± 10 | ٪ | ورودی نامی؛ بارگذاری کامل؛ |
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
تغییر در جریان خروجی (DI / DT = 0.1A / میکرو ثانیه) | 360 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر. شکل 11 | ||
تغییر در جریان خروجی (DI / DT = 2.5A / میکرو ثانیه) | 480 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر. شکل 12 | ||
اقامت زمان | 200 | میکرو ثانیه | به درون 1٪ VOUT اسم. | ||
به نوبه خود در زمان | 10 | خانم | بارگذاری کامل؛ VOUT = 90٪ اسم. شکل 9 | ||
بسته به پایین سقوط زمان | 300 | میکرو ثانیه | بارگذاری کامل؛ VOUT = 10٪ اسم. شکل 10 | ||
حد خارج ولتاژ خروجی | 3 | ٪ |
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
فرکانس سوئیچینگ | 180 | 200 | 220 | کیلوهرتز | مرحله تنظیم و مرحله جداسازی |
تر و تمیز (Pin8) | ولتاژ اصلاح (Pin8) | ||||
خروجی ولتاژ اصلاح | 10 | ٪ | تر و تمیز، اصلاح پین به VOUT (-). | ||
10 | ٪ | تر و تمیز کردن، تر و تمیز پین به VOUT (+). | |||
فعال کردن (ON / OFF) کنترل (Pin4) | بخش 7.1 را ببینید | ||||
فعال کردن ولتاژ فعال کردن منبع جریان | 5 | ولت | فعال کردن پین شناور | ||
1 | میلی آمپر | ||||
فعال کردن (ON / OFF) کنترل مثبت منطق | 5 | 10 | ولت | ON-کنترل، منطق بالا و یا شناور | |
-0.5 | 2.0 | ولت | OFF-کنترل، منطق کم | ||
بیش از حد بار حفاظت | 110 | 120 | 130 | ٪ | فعلی حالت، پالس توسط پالس حد فعلی آستانه، (بار٪ امتیاز) |
اتصال کوتاه حفاظت | 80 | مگا اهم | نوع: سکسکه حالت، غیر نزدیک شدن، خودکار، بازیابی، آستانه، اتصال کوتاه مقاومت | ||
بیش از حد دما حفاظت | 105 | ℃ | نوع: غیر نزدیک شدن، خودکار، بازیابی، آستانه، دما PCB | ||
15 | ℃ | پسماند |
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ جداسازی | 1500 | ولت | ورودی به خروجی | ||
1500 | ولت | ورودی به پایه | |||
500 | ولت | خروجی به پایه | |||
مقاومت جداسازی | 10 | مگا اهم | در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪ | ||
خازن جداسازی | 1000 | بورس اوراق بهادار |
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
وزن | 3.5 (99) | اونس (گرم) | در پنجره باز | ||
MTBF (محاسبه) | 1 | MHrs | TR-NWT-000332؛ 80٪ بار، 300LFM، 40 ℃ تا |
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -40 | 100 | ℃ | تمدید، دمای PCB پایه | |
دمای ذخیره سازی | -55 | 105 | ℃ | محیط | |
ضریب دما | ± 0.05 | ٪ / ℃ | |||
رطوبت | 20 | 95 | ٪ RH | رطوبت نسبی، غیر - تغلیظ |
پارامتر | یادداشت |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
تست شعله سوزن (IEC 695-2-2) | تست بر روی کل مجمع؛ هیئت مدیره و قطعات پلاستیکی UL94V-0 سازگار |
کمیسیون مستقل انتخابات 61000-4-2 |
پارامتر | یادداشت |
ارتعاش | رفت و برگشت 10-55Hz، 1 min./sweep، 120 نوردد برای 3 محور |
شوک های مکانیکی | دقیقه 100G، 2 قطره در X و Y محور، 1 قطره در محور Z |
سرد (در عمل) | IEC60068-2-1 آگهی |
حرارت مرطوب | IEC60068-2-67 سای |
دوچرخه سواری دما | -40 ° C تا 100 ° C، سطح شیب دار 15 ° C / دقیقه، 500 چرخه |
قدرت / دوچرخه سواری حرارتی | وین = دقیقه به حداکثر، بار کامل، 100 چرخه |
حاشیه طراحی | Tmin-10 درجه سانتی گراد به Tmax در + 10 ° C، 5 مرحله درجه سانتی گراد، وین = دقیقه به حداکثر، 0-105٪ بار |
ازمون حیات | 95٪ Vin و بار، واحد در نقطه بار لازم، 1000 ساعت امتیاز |
لحیم | IEC60068-2-20 |
شکل 1: بهره وری در ولتاژ خروجی اسمی در مقابل جریان بار برای حداقل، اسمی، و حداکثر ولتاژ ورودی در 25 ° C.
شکل 2: بهره وری در ولتاژ خروجی اسمی و قدرت امتیاز 60٪ در مقابل سرعت جریان هوا را به دمای هوای محیط از 25 درجه سانتی گراد، 40 درجه سانتی گراد and55 ° C (ولتاژ ورودی اسمی).
شکل 3: تلفات توان در ولتاژ خروجی اسمی در مقابل جریان بار برای حداقل، اسمی، و حداکثر ولتاژ ورودی در 25 ° C.
شکل 4: تلفات توان در ولتاژ خروجی اسمی و 60٪ قدرت امتیاز در مقابل سرعت جریان هوا را به دمای هوای محیط از 25 درجه سانتی گراد، 40 درجه سانتی گراد و 55 درجه سانتی گراد (ولتاژ ورودی اسمی).
شکل 5: خروجی حداکثر منحنی بار لازم قدرت در مقابل درجه حرارت محیط برای نرخ جریان هوا از 0 LFM از طریق 400 LFM با جریان هوا از پین 1 به پین 5 (ولتاژ ورودی اسمی).
شکل 6: طرح حرارتی مبدل در جریان بار کامل (150W) با 25 درجه سانتی هوا C جریان در نرخ 100 LFM. هوا جریان در سراسر مبدل از پین 1 به پین 5 (ولتاژ ورودی اسمی).
شکل 7: خروجی حداکثر منحنی قدرت بار لازم در مقابل درجه حرارت محیط برای نرخ جریان هوا از 0 LFM از طریق 400 LFM با جریان هوا از ورودی به خروجی (ولتاژ ورودی اسمی).
شکل 8: طرح حرارتی مبدل در جریان بار کامل (150W) با 25 درجه سانتی هوا C جریان در نرخ 100 LFM. هوا جریان در سراسر مبدل از ورودی به خروجی (ولتاژ ورودی اسمی)
شکل 9: به نوبه خود بر روی گذرا در بار کامل (بار مقاومتی) (20 MS / DIV) ولتاژ .Input پیش اعمال می شود.
کانال 1: VOUT .Ch 2 (5V / DIV): ON / OFF ورودی (5V / DIV)
شکل 10: خاموش زمان سقوط در بار کامل (400 میکرو ثانیه / DIV).
کانال 1: VOUT (5V / DIV) .Ch 2: ON / OFF ورودی (5V / DIV).
شکل 11: پاسخ ولتاژ خروجی به گام به تغییر در جریان بار (50٪ -75٪ -50٪ از Iout (حداکثر)؛ دی / DT = 0.1A / میکرو ثانیه). کلاه بار: 10μF، 100 مگا اهم ESR خازن تانتالیوم و 1μF خازن سرامیک. کانال 1: VOUT (100mV / DIV).
شکل 12: پاسخ ولتاژ خروجی به گام به تغییر در جریان بار (50٪ -75٪ -50٪ از Iout (حداکثر): دی / DT = 2.5A / میکرو ثانیه). کلاه بار: 470μF، 30 مگا اهم ESR خازن تانتالیوم و 1μF کلاه و سرامیک. کانال 1: VOUT (100mV / DIV).
شکل 13: موج دار شدن ولتاژ خروجی در ولتاژ ورودی اسمی و جریان بار امتیاز (100mV / DIV). بار خازن: خازن سرامیک و 1μF 10μF خازن تانتالیوم. پهنای باند: 20 مگاهرتز.
پین فعال کردن اجازه می دهد تا ماژول قدرت به روشن و خاموش الکترونیکی. تابع فعال (ON / OFF) برای حفظ قدرت باتری ها برای قدرت پالس یا برای قدرت تا توالی مفید است.
پین فعال کردن به -Vin اشاره شده است. این است که کشیده تا در داخل، به طوری که هیچ منبع ولتاژ خارجی مورد نیاز است. گردآورنده باز (یا تخلیه باز) سوئیچ برای کنترل پین فعال کردن توصیه می شود.
هنگام استفاده از پین فعال کردن، مطمئن شوید که مرجع است که واقعا پین -Vin، نه جلوتر از فیلتر EMI و یا از راه دور از واحد. نوری اتصال سیگنال کنترل محل و علت متصل أبت به طور مستقیم در ماژول هر یک از این مشکلات اجتناب کنند. اگر پین فعال کردن استفاده نمی شود، می توان آن را شناور (منطق مثبت) به سمت چپ یا متصل به پین -Vin (منطق منفی) .Figure جزئیات پنج مدارهای ممکن برای رانندگی ON / OFF پین. شکل B یک نگاه دقیق از داخلی مدارات ON / OFF است.
· ورودی تحت ولتاژ تحریم: مبدل طراحی شده است برای خاموش کردن هنگامی که ولتاژ ورودی بیش از حد کم است، کمک به جلوگیری از مشکل بی ثباتی سیستم ورودی، مدار قفل یک مقایسه با پسماند DC است. هنگامی که ولتاژ ورودی در حال افزایش است، باید آن را به نوبه خود در آستانه ولتاژ معمولی (ذکر شده در صفحه مشخصات) تجاوز قبل از مبدل تبدیل خواهد شد. هنگامی که تبدیل است، ولتاژ ورودی باید به کمتر از معمول مقدار آستانه ولتاژ خاموش سقوط قبل از تبدیل خاموش خواهد شد.
· جریان خروجی محدودیت: حداکثر حال حاضر به عنوان ولتاژ خروجی قطره ثابت می ماند. با این حال، پس از آن که امپدانس کوتاه در خروجی به اندازه کافی کوچک به افت ولتاژ خروجی زیر خروجی مشخص جریان DC-حد ولتاژ خاموش است، مبدل به حالت وقفه نامحدود دولت حفاظت اتصال کوتاه تا شرایط اتصال کوتاه حذف شده است. این مانع از گرمایش بیش از حد از تبدیل و یا هیئت مدیره بار.
· خاموش کردن بیش از حد دما: سنسور دما در مبدل حواس میانگین دما در ماژول. مدار خاموش شدن حرارتی طراحی شده است به نوبه خود تبدیل کردن هنگامی که درجه حرارت در محل احساس ارزش خاموش کردن بیش از حد دما می رسد. این اجازه می دهد تا تبدیل به نوبه خود دوباره هنگامی که درجه حرارت از محل احساس می افتد توسط مقدار از خاموش کردن بیش از حد دما ارزش راه اندازی مجدد پسماند.
موج دار شدن خروجی موج دار شدن فرکانس و فرکانس بالا خوشه سر و صدا سوئیچینگ تشکیل شده است. فرکانس موج دار شدن سوئیچینگ اساسی (یا موج دار شدن پایه) در 100KHz به محدوده 1MHz است. فرکانس سوئیچینگ بالا سنبله سر و صدا (و یا تعویض سر و صدا) در 10 مگاهرتز به محدوده 50MHz است. سر و صدا تغییر به طور معمول با 20 مگاهرتز پهنای باند مشخص شده که شامل تمام هارمونیک قابل توجهی برای خوشه سر و صدا.
ساده ترین راه برای اندازه گیری ریپل خروجی و سر و صدا است به استفاده از یک نوک پروب اسیلوسکوپ و حلقه زمین به طور مستقیم در برابر مبدل قدرت پین خروجی فشرده، به عنوان زیر نشان داده شده. این باعث می شود کوتاه ترین اتصال ممکن است در سراسر پایانه خروجی. اسیلوسکوپ پروب کلیپ زمین باید در موج دار شدن و سر و صدا اندازه گیری می شود هرگز استفاده می شود. کلیپ زمین نه تنها به عنوان یک آنتن و وانت تابش انرژی با فرکانس بالا عمل می کنند، اما آن را به سر و صدا حالت مشترک به اندازه گیری و همچنین معرفی.
راه اندازی تست استاندارد برای موج دار شدن و سر و صدا اندازه گیری در شکل D. سوکت پروب (تکترونیکس، PN 131.0258-00) برای اندازه گیری استفاده می شود برای از بین بردن نویز مرتبط با کلیپ زمین طولانی از پروب دامنه نشان داده شده است.
یادداشت:
1. پین 3 0.040 "(1.02mm) قطر.
2. همه پین دیگر 0.060 "(1.52mm) قطر.
3. تلرانس: x.xx ± 0.02 در (XX ± 0.5MM).
x.xxx ± 0.010 در. (x.xx ± 0.25mm)
شماره پین | نام | عملکرد |
1 | VIN (+) | ولتاژ ورودی مثبت |
2 | VIN (+) | ولتاژ ورودی مثبت |
3 | قادر ساختن | ورودی TTL به نوبه خود در تبدیل و OFF، اشاره به VIN (-)، با کشش داخلی است. |
4 | VIN (-) | ولتاژ ورودی منفی |
5 | VIN (-) | ولتاژ ورودی منفی |
6 | VOUT (-) | ولتاژ خروجی منفی |
7 | VOUT (+) | ولتاژ خروجی مثبت |
8 | تر و تمیز | تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است. |
