| Place of Origin: | China |
| نام تجاری: | Meanwell |
| گواهی: | CE,ROHS, TUV, UL |
| Model Number: | SE-450 Single Output Switching Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| قیمت: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| DIMENSION: | 225*124*50mm (L*W*H) | Protections: | Short circuit / Overload / Over voltage / Over temperature |
|---|---|---|---|
| PACKING: | 1.25Kg;12PCS/16Kg/1CUFT | Over voltage protection: | 115%~145% |
| EMC EMISSION: | Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 36V, 48V |
| Overload protection: | 105%~150% Shut down o/p voltage, repower on to recover | Warranty: | 2 Years |
| برجسته: | قدرت بالا به رهبری منبع تغذیه,به رهبری نور منبع تغذیه |
||

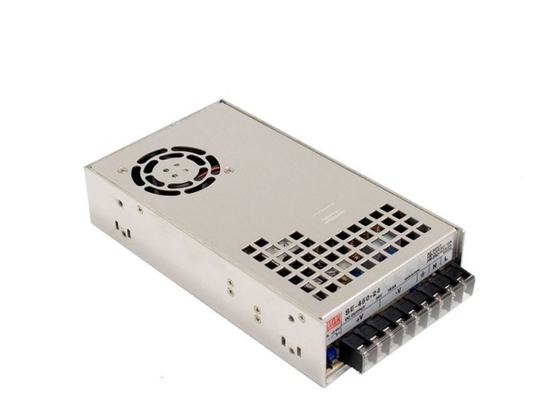

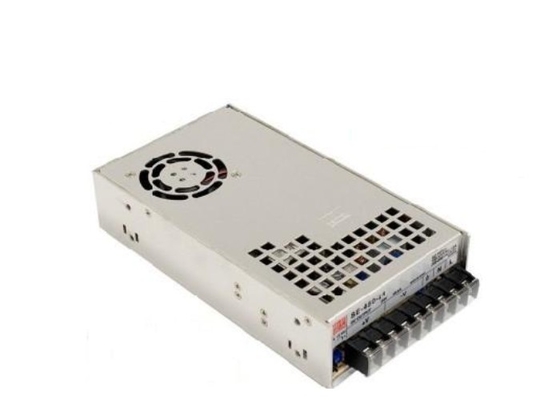

Meanwell SE-450 AC DC درایور LED منبع تغذیه 12V 24V ولتاژ ثابت LED
محصور 100W-450W SE سری ویژگی های مینیاتور:
1. ورودی AC انتخاب توسط سوئیچ
2. مقاومت در برابر 300VAC ورودی افزایش مدت 5 ثانیه (SE-200/350)
3. حمایت: اتصال کوتاه / اضافه بار / ولتاژ / بیش از درجه حرارت (به جز برای SE-100)
4. اجباری خنک کننده با هوا های ساخته شده در فن DC (SE-350/450)
5. ساخته شده در فن ON / OFF کنترل (SE-350)
6. ساخته شده در ثابت مدار محدود کننده جریان (SE-200/350)
7. مقاومت در برابر تست ارتعاش 5G (SE-200/350)
8. ساخته شده در تابع احساس از راه دور (SE-450)
9. 100٪ بار کامل سوختگی در آزمون
10. نشانگر LED برای در قدرت
11. 2 سال گارانتی
SE سری SE-350 تک خروجی منبع تغذیه سوئیچینگ ویژگی ها:
1. ورودی AC از افزایش جریان فعال محدود
2. ورودی AC محدوده انتخاب شده توسط سوئیچ
3. حمایت: اتصال کوتاه / اضافه بار / ولتاژ / بیش از درجه حرارت.
4. اجباری خنک کننده با هوا ساخته شده است در DC یاطاقان ¬ های توپ فن
5. ساخته شده در تابع احساس از راه دور
6. نشانگر LED برای در قدرت
7. UL تایید
9. 2 سال گارانتی
محصور منابع تغذیه سوئیچینگ
SE سری:
تنها خروجی منبع تغذیه سوئیچینگ: SE-100، SE-200، SE-350، SE-450، SE-600، SE-1000، SE-1500
جزئیات سریع از خروجی 450W LED منبع تغذیه سوئیچینگ:
| خروجی 450W-تنها | ||||
| شماره مدل | تولید | به من. | R & N | روشنای. |
| SE-450-3.3 | 3.3V، 0 ~ 75A | ± 3٪ | 200mV | 74٪ |
| SE-450-5 | 5V، 0 ~ 75A | ± 3٪ | 200mV | 78٪ |
| SE-450-12 | 12V، 0 ~ 37.5A | ± 1٪ | 200mV | 83٪ |
| SE-450-15 | 15V، 0 ~ 30A | ± 1٪ | 200mV | 84٪ |
| SE-450-24 | 24V، 0 ~ 18.8A | ± 1.5٪ | 200mV | 86٪ |
| SE-450-36 | 36V، 0 ~ 12.5A | ± 1٪ | 200mV | 86٪ |
| SE-450-48 | 48V، 0 ~ 9.4A | ± 1٪ | 200mV | 88٪ |
SE سری 100W 450W به Specfications:
| شماره مدل | SE-100 | SE-200 | SE-350 | SE-450 | |
ورودی AC محدوده ولتاژ | 115 / 230VAC توسط سوئیچ | ||||
هجومی AC در حال حاضر (حداکثر) | شروع به سرد، 36A در 230VAC | شروع به سرد، 55A در 230VAC | شروع به سرد، 60A در 230VAC | شروع به سرد، 55A در 230VAC | |
تنظیم DC محدوده | -5٪ ~ + 10٪ امتیاز ولتاژ خروجی | ± 10٪ خروجی ولتاژ | |||
اضافه بار حفاظت | محدوده | 110٪ ~ 150٪ | 105٪ ~ 150٪ | 105٪ ~ 135٪ | 105٪ ~ 150٪ |
| نوع | حالت سکسکه، خودکار بازیابی | در حال حاضر ثابت محدود، خودکار بازیابی | تعطیل O / P ولتاژ، repower در برای بازیابی | ||
بیش از ولتاژ حفاظت | 115٪ ~ 135٪ | 115٪ ~ 145٪ | |||
مقاومت در برابر ولتاژ | I / P - O / P: 3kVAC، I / P - FG: 1.5kVAC، O / P-FG: 0.5kVAC | ||||
کار کردن درجه حرارت | -20 ~ + 60 ° C | -20 ~ + 60 ° C | -20 ~ + 60 ° C | -10 ~ + 60 ° C (اشاره به بار لازم خروجی منحنی) | |
ایمنی استانداردهای | UL60950-1، GB4943 (SE-100 تنها) تایید | ||||
EMC استانداردهای | کلاس EN55022 B، EN61000-3-2،3، EN61000-4-2،3،4،5،6،8،11، GB9254 فقط SE-100 | ||||
| ارتباط | 7P / 9.5mm بلوک ترمینال زمین 9P / 9.5mm بلوک ترمینال زمین با پوشش 9P / 11mm بلوک ترمینال زمین با پوشش | ||||
بعد (ارتفاع) (میلی متر) | 159x 97x 38 | 215x 115X 50 | 225x 124x 50 | ||
| شماره مورد | 901 | 912E | 912C | 986A | |
| بسته بندی | 30PCS / 17.5kg | 12PCS / 12KG | 12PCS / 13.5kg | 12PCS / 16KG | |
توجه داشته باشید:
1. تمام پارامتر خاص ذکر نشده در 230VAC ورودی، بار امتیاز اندازه گیری و 25 ℃ دمای محیط.
2. موج دار شدن و سر و صدا در 20MHz پهنای باند با استفاده از یک "جفت پیچ خورده سیم 12 خاتمه با 0.1uf و خازن موازی 47uf اندازه گیری شد.
3. تحمل: شامل تنظیم تحمل، تنظیم خط و تنظیم بار.
SE-450 سری دیتاشیت:
مدل SE سری SE-450 موجود:
NES-450-3.3
NES-450-5
NES-450-12
NES-450-15
NES-450-24
NES-450-36
NES-450-48
